2.2.1 作用和作用效应设计值 F——集中荷载; G——重力荷载; H——水平力; M——弯矩; N——轴心力; P——高强度螺栓的预拉力; R——支座反力; V——剪力。 2.2.2 计算指标 E——钢材的弹性模量; Ec——混凝土的弹性模量; f——钢材的抗拉、抗压和抗弯强度设计值; fv——钢材的抗剪强度设计值; fce——钢材的端面承压强度设计值; fy——钢材的屈服强度; fu——钢材的抗拉强度最小值; fa b——锚栓的抗拉强度设计值; fb t、fb v、fbc ——螺栓的抗拉、抗剪和承压强度设计值; frt、frv、frc——铆钉的抗拉、抗剪和承压强度设计值; fwt、fwv、fwc——对接焊缝的抗拉、抗剪和抗压强度设计值; fwf——角焊缝的抗拉、抗剪和抗压强度设计值; fc——混凝土的抗压强度设计值; G——钢材的剪变模量; Nat——一个锚栓的受拉承载力设计值; Nbt 、Nbv、Nbc——一个螺栓的受拉、受剪和承压承载力设计值; Nrt、Nrv 、Nrc——一个铆钉的受拉、受剪和承压承载力设计值; Ncv——组合结构中一个抗剪连接件的受剪承载力设计值; Sb——支撑结构的层侧移刚度,即施加于结构上的水平力与其产生的层间位移角的比值; △u——楼层的层间位移; [vQ]——仅考虑可变荷载标准值产生的挠度的容许值; [vT]——同时考虑永久和可变荷载标准值产生的挠度的容许值; σ——正应力; σc——局部压应力; σf——垂直于角焊缝长度方向,按焊缝有效截面计算的应力; △σ——疲劳计算的应力幅或折算应力幅; △σe——变幅疲劳的等效应力幅; [△σ]——疲劳容许应力幅; σcr、σc,cr、τcr——分别为板件的弯曲应力、局部压应力和剪应力的临界值; r——剪应力; τf——角焊缝的剪应力。 2.2.3 几何参数 A——毛截面面积; An——净截面面积; b——翼缘板的外伸宽度; b0——箱形截面翼缘板在腹板之间的无支承宽度;混凝土板托顶部的宽度; bs——加劲肋的外伸宽度; be——板件的有效宽度; d——直径; de——有效直径; do——孔径; e——偏心距; H——柱的高度; H1、H2、H3——阶形柱上段、中段(或单阶柱下段)、下段的高度; h——截面全高; he——焊缝的计算厚度; hf——角焊缝的焊脚尺寸; hw——腹板的高度; h0——腹板的计算高度; I——毛截面惯性矩; It——自由扭转常数; Iw——毛截面扇性惯性矩; In——净截面惯性矩; i——截面回转半径; l——长度或跨度; l1——梁受压翼缘侧向支承间距离;螺栓(或铆钉)受力方向的连接长度; lw——焊缝的计算长度; lz——集中荷载在腹板计算高度边缘上的假定分布长度; S——毛截面面积矩; t——板的厚度; ts——加劲肋的厚度; tw——腹板的厚度; W——毛截面模量; Wn——净截面模量; Wp——塑性毛截面模量; Wnp——塑性净截面模量。 2.2.4 计算系数及其他 K1、K2——构件线刚度之比; nf——高强度螺栓的传力摩擦面数目; nv——螺栓或铆钉的剪切面数目; αE——钢材与混凝土弹性模量之比; αe——梁截面模量考虑腹板有效宽度的折减系数; αf——疲劳计算的欠载效应等效系数; αⅡi——考虑二阶效应框架第i层杆件的侧移弯矩增大系数; βE——非塑性耗能区内力调整系数; βf——正面角焊缝的强度设计值增大系数; βm——压弯构件稳定的等效弯矩系数; γ0——结构的重要性系数; γx、γy——对主轴x、y的截面塑性发展系数; εk——钢号修正系数,其值为235与钢材牌号中屈服点数值的比值的平方根; η——调整系数; η1、η2——用于计算阶形柱计算长度的参数; ηov——管节点的支管搭接率; λ——长细比; λn,b、λn,s、λn,c、λn——正则化宽厚比或正则化长细比; μ——高强度螺栓摩擦面的抗滑移系数;柱的计算长度系数; μ1、μ2、μ3——阶形柱上段、中段(或单阶柱下段)、下段的计算长度系数; ρi——各板件有效截面系数; φ——轴心受压构件的稳定系数; φb——梁的整体稳定系数; ψ——集中荷载的增大系数; ψn、ψa、ψd——用于计算直接焊接钢管节点承载力的参数; Ω——抗震性能系数。 条文说明

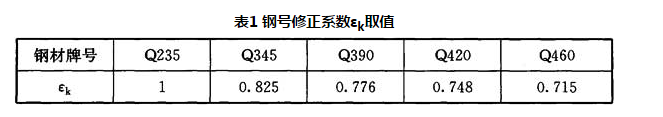

基本沿用了原规范的符号,只列出常用的符号,并且对其中部分符号进行了修改,以求与国际通用符号保持一致;当采用多个下标时,一般按材料类别、受力状态、部位、方向、原因和性质的顺序排列。对于其他不常用的符号,标准条文及说明中已进行解答。增加的符号钢号修正系数εk取值按表1采用。
![]() |
