附录C 梁的整体稳定系数

图C.0.1 焊接工字形和轧制H型钢

    截面不对称影响系数应按下列公式计算：

    对双轴对称截面[图C.0.1（a）、图C.0.1（d）]：     对单轴对称工字形截面[图C.0.1（b）、图C.0.1（c）]：     当按公式（C.0.1-1）算得的a值大于0.6时，应用下式计算的i代替a值：
    式中：β_b——梁整体稳定的等效弯矩系数，应按表C.0.1采用；
              λ_y——梁在侧向支承点间对截面弱轴y-y的长细比；
              A——梁的毛截面面积(mm²)；
              h、t₁——梁截面的全高和受压翼缘厚度，等截面铆接(或高强度螺栓连接)简支梁，其受压翼缘厚度t1包括翼缘角钢厚度在内(mm)；
              l₁——梁受压翼缘侧向支承点之间的距离(mm)；
             i_y——梁毛截面对y轴的回转半径(mm)；
             I₁、I₂——分别为受压翼缘和受拉翼缘对y轴的惯性矩(mm³)。

C.0.2 轧制普通工字形简支梁的整体稳定系数φ_b应按表C.0.2采用，当所得的φ_b值大于0.6时，应取本标准式(C.0.1-7)算得的代替值。

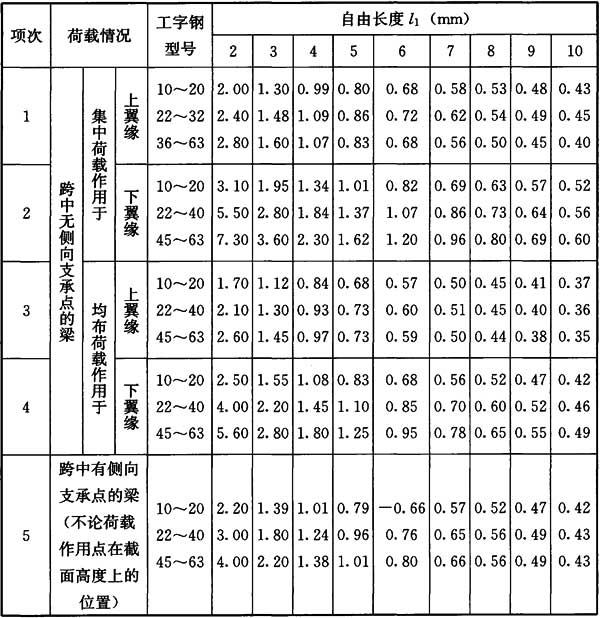

表C.0.2 轧制普通工字钢简支梁的φ_b

    注：1 同表C.0.1的注3、注5；
        2 表中的φ_b适用于Q235钢。对其他钢号，表中数值应乘以ε²_k。
C.0.3 轧制槽钢简支梁的整体稳定系数，不论荷载的形式和荷载作用点在截面高度上的位置，均可按下式计算：

    式中：h、b、t——槽钢截面的高度、翼缘宽度和平均厚度。
    当按公式(C.0.3)算得的φb值大于0.6时，应按本标准式(C.0.1-7)算得相应的φ′_b代替φ_b值。
C.0.4 双轴对称工字形等截面悬臂梁的整体稳定系数，可按本标准式(C.0.1-1)计算，但式中系数β_b应按表C.0.4查得，当按本标准式(C.0.1-2)计算长细比λ_y时，l 1为悬臂梁的悬伸长度。当求得的φ_b值大于0.6时，应按本标准式(C.0.1-7)算得的φ′_b代替φ_b值。

表C.0.4 双轴对称工字形等截面悬臂梁的系数β_b

    注：1 本表是按支承端为固定的情况确定的，当用于由邻跨延伸出来的伸臂梁时，应在构造上采取措施加强支承处的抗扭能力；
         2 表中ξ见表C.0.1注1。
C.0.5 均匀弯曲的受弯构件，当λy≤120ε_k时，其整体稳定系数φ_b可按下列近似公式计算：
    1 工字形截面：
    双轴对称

    单轴对称     剖分T型钢和两板组合T形截面

    当按公式（C.0.5-1）和公式（C.0.5-2）算得的φ_b值大于1.0时，取a=1.0。
