B.1 试验仪器
B.1.1 动态抗开裂性测试仪；
B.1.2 立式读数显微镜：精度0.02mm；
B.1.3 专用型框。
B.2 试验方法

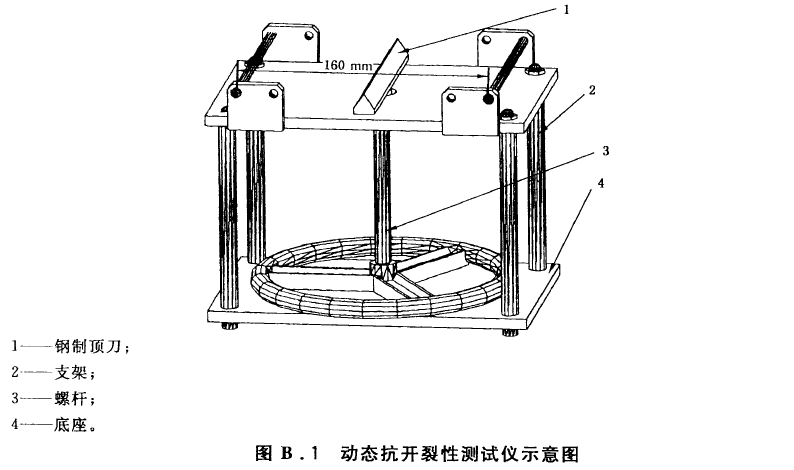

B.2.1 在试样制备前，先将无石棉纤维水泥平板在动态抗开裂试验仪（如图B.1所示）上预顶裂，在顶裂后的无石棉纤维水泥平板上外加重物，使其被尽量压平。

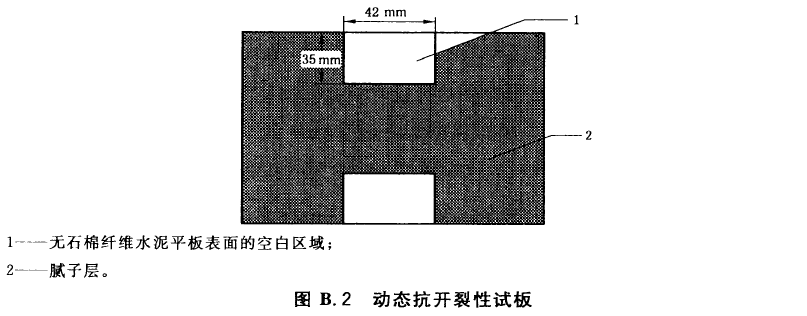

B.2.2 使用专用型框，将配制好的腻子刮涂在200mm×150mm的无石棉纤维水泥平板上，厚度为2mm，保证表面平整无气泡。将刮涂好的试板在标准环境下（温度：23℃±2℃；湿度50％±5％）养护7d，每一样品应同时制备3块试板（如图B.2所示）。

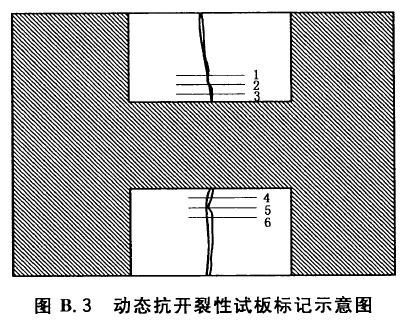

B.2.3 在进行动态抗开裂试验之前，用0.3mm的圆珠笔在试板的上下空白位置标记出测量位置，上下各做3个标记（如图B.3所示）。
B.2.4 用显微镜读取并记录每一交叉点的裂纹宽度。
B.2.5 将试板架放在动态抗开裂试验仪上，确保仪器刀口位置与石棉纤维水泥平板预顶裂时的位置相同，有腻子层的一面向上，转动螺杆使顶刀上升，当刀口与试板接触后，应慢速转动螺杆，减缓顶刀上升速度，同时观察腻子层，当出现肉眼可见的细微裂纹（包括不连续的裂纹）时，即停止试验。
B.2.6 在停止试验1min内，用显微镜读取并记录B.3.3标记的各交叉点的裂纹宽度，计算每一交叉点前后裂纹宽度之差为试验结果；选取数值最大的4个点，取其平均值作为该块试板的动态抗开裂性试验结果。精确到0.02mm。三块试板中以两块试板（数值较大的两块）的测试结果的算术平均值作为最终结果。
|
Powered by Discuz! X3.5
© 2001-2025 Discuz! Team.
