A.1 原理
用抗蜇刺试验装置使穿刺用针以规定的速度，垂直通过被测材料时所测得的最大峰值力来评估被测材料的抗蜇刺力。
A.2 测试装置及穿刺用针
A.2.1 测试装置
测试装置见图A.1，亦可使用其他具有相同性能和精度的装置。
测试装置基本组成包括：带有压力测量元件的变送单元、穿刺用针、被测材料、被测材料夹具、测量放大器、数据处理及显示单元、打印机、数据导出单元。
A.2.2 测试装置技术指标
测试装置技术指标如下：
a）直线驱动速度：50mm/min~250mm/min，平均速度精度≤±5%（设置值）；
b）压力传感器测量范围：0N~50N，精度≤±0.5%（满量程）。
A.2.3 穿刺用针
A.2.3.1 穿刺用针的材料
穿刺用针为一次性不锈钢针，针体硬度为480HV0.2kg~680HV0.2kg 。
A.2.3.2 穿刺用针的结构及规格

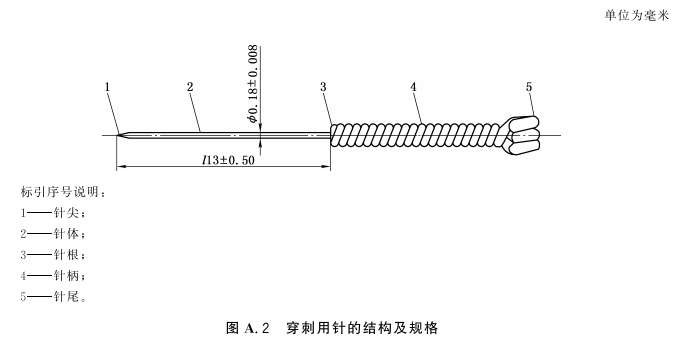

穿刺用针的结构及规格见图A.2。
A.3 测试程序
a）将穿刺用针和被测材料在（22±2）℃下放置至少24h，并在相同温度下进行测试；
b）采用图A.1所示测量装置，将适当尺寸的被测材料c夹在夹具上，不得使用圆形穿刺区域曾做过穿刺的被测材料，不得有任何明显的拉伸或压缩力施加在被测材料上；
c）将穿刺用针装在设备b上，其轴线垂直于被测材料c的表面，针尖指向圆形穿刺区域的中心； d）将移动速度设定为100mm/min； e）开动测试装置； f）在被测材料上穿刺过程中，同时测得最大峰值力或记录力/位移图； g）对5块不同试样的最大峰值力取平均值。 |
