D.0.1 干秸秆粉碎室内环境应按现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB50058中爆炸性粉尘危险场所的10区进行设计。
D.0.2 厌氧消化器外部罐壁上半部外4.5m以内，至器顶最高点以上7.5m内的范围内，爆炸危险区域应为2区（图D.0.2）。
图D.0.2 厌氧消化器的爆炸危险区域等级和范围划分
1-厌氧消化器；2-消化器基础；3-2区
D.0.3 一体化膜式气柜的爆炸危险区域等级和范围划分宣符合下列规定：
1 反应器外部罐壁上半部外4.5m以内，至器顶最高点以上7.5m内的范围宜设为2区（图D.0.3）；
2 反应器顶部内外膜之间宜设为1区（图D.0.3）。

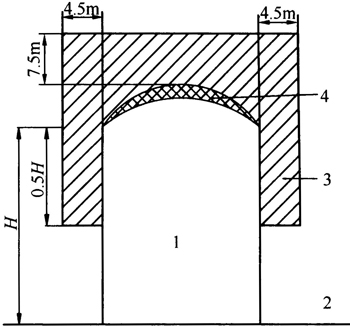

图D.0.3 一体化膜式气柜的爆炸危险区域等级和范围划分
1-厌氧消化器；2-消化器基础；3-2区；4-1区
D.0.4 膜式气柜的爆炸危险区域等级和范围宜符合下列规定：
1 内外膜之间宜设为1区（图D.0.4）；
2 外膜最大直径外4.5m以内，至柜顶以上7.5m的范围宜设为2区（图D.0.4）。

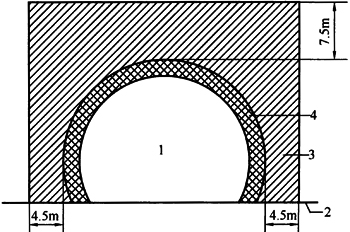

图D.0.4 膜式气柜的爆炸危险区域等级和范围划分
1-独立式膜式气柜；2-气柜基础；3-2区；4-1区
D.0.5 其他用电场所的爆炸危险区域等级和范围划分应符合现行国家标准《城镇燃气设计规范》GB50028的有关规定。
|
