附录D 共用给排气烟道的结构和尺寸

图D.0.1-1 倒T形烟道结构示意图

1-燃烧产物；2-空气入口

图D.0.1-2 U形烟道结构示意图

1-燃烧产物；2-空气入口

图D.0.1-3 分离型烟道中的同轴型结构示意图

1-燃烧产物；2-空气入口；A1-自然通风/负压烟囱大样图；A2-机械通风/正压烟囱大样图

图D.0.1-4 分离型烟道中的并列型结构示意图

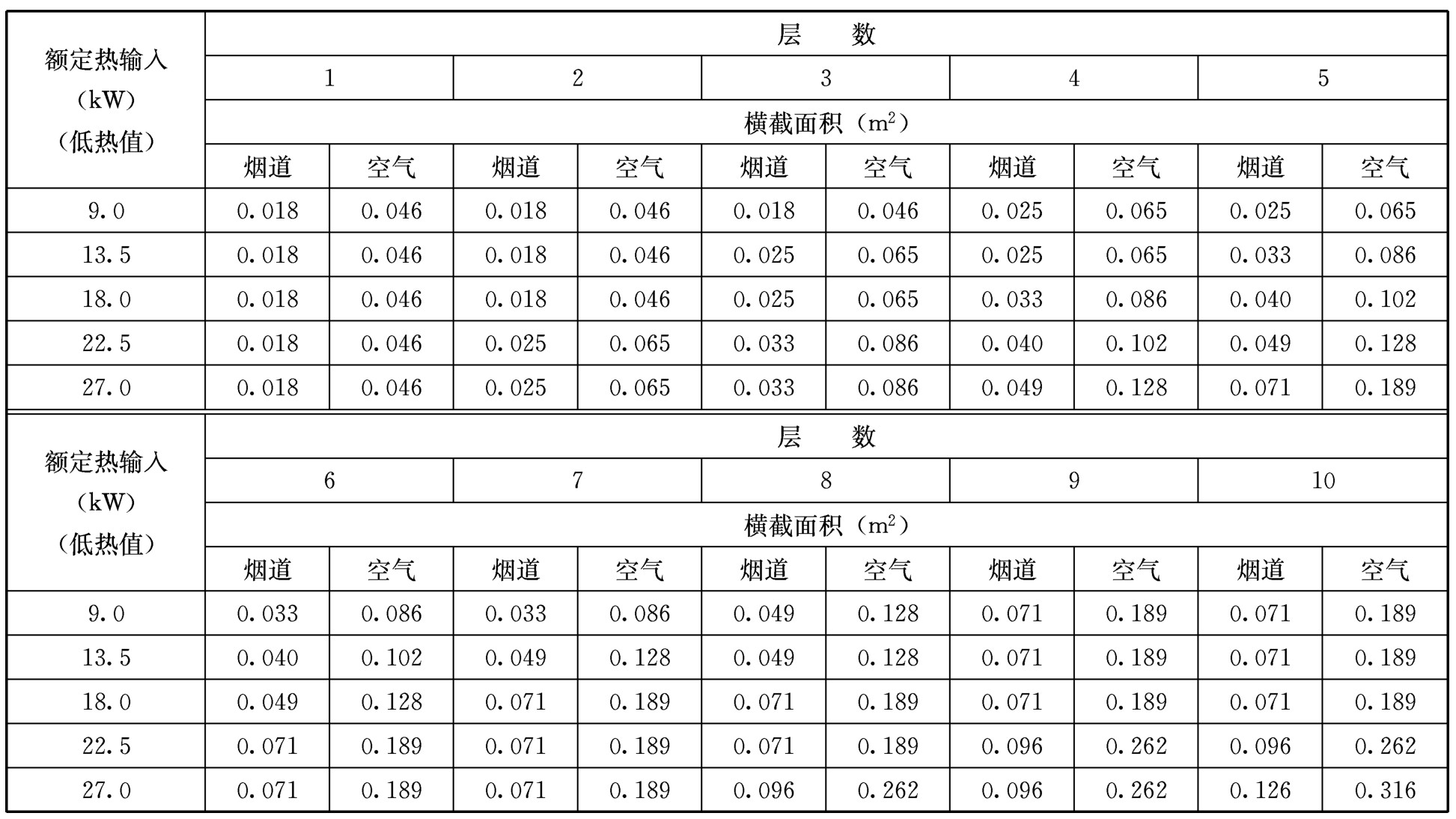

表D.0.2-1 多层建筑中连续燃烧燃具 （如锅炉、燃气采暖炉）的倒T形烟道尺寸

表D.0.2-2 多层建筑中快速热水器（30kW额定输入）和连续燃烧燃具（如锅炉、燃气采暖炉）合用的倒T形烟道尺寸

表D.0.2-3 用于冷凝和非冷凝燃烧燃具的共同烟道（同轴型）系列横截面积（每层一台燃烧器具）
