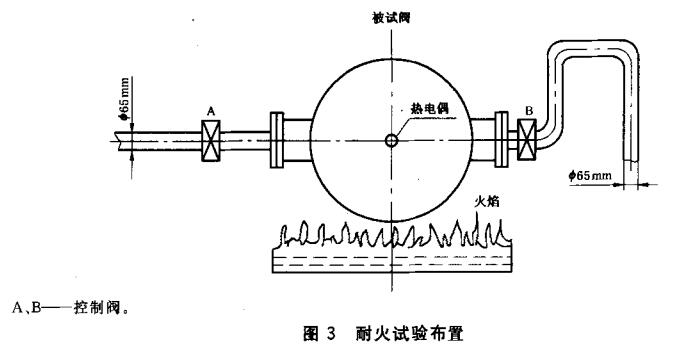

5.10.1 雨淋报警阀的耐火试验在图3所示试验装置上进行。该装置包括供水系统、流量测量仪表、温度测量仪表等。
一只测温热电偶安装在包含阀轴线的水平面上，测温点到阀两个法兰盘的距离相等。距离间表面为10 mm，油盘面积不小于1 m²。
5.10.2 将雨淋报警阀水平安装在试验装置上，拆除阀的外部附件，阀瓣组件保持开启位置，堵住阀体上各开口，阀和管路中充满水，排除空气。
点燃被试阀门正下方的油盘，使阀门周围空间的平均温度保持在800℃~900℃，保持15 min。到达持续时间后，立即扑灭油盘火。1 min后试验管路中以100 L/min流量通水1 min。
试验结果应符合4.13的规定。
|
