引火装置由电机、限位凸轮、调节轮、从动凸轮、引火臂、次点火源、调节重块等组成。（如图A1示）。

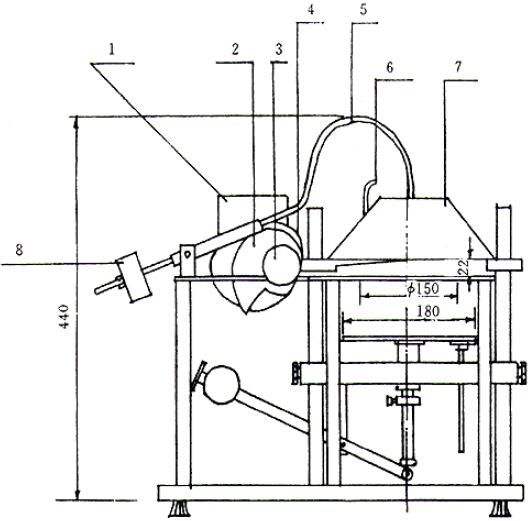

图A1 附有引火装置的主机
1-电机；2-限位凸轮；3-调节轮；4-从动凸轮；5-引火臂；
6-次点火源；7-辐射锥；8-调节重块
A2.1 引火臂
引火臂的端部安有与臂垂直的火焰喷嘴。喷嘴喷出引火用的燃气。燃气采用丙烷气和空气的混合气体。丙烷气流量19～20mL/min；空气流量160～180mL/min，引火火焰长（10±1）mm。引火臂在传动机构作用下，穿过热辐射锥上孔中心位置作往返不停的引火运动，每隔4+0.4s 引火一次，往、返穿过热辐射锥的时间都不大于0.5s，停留在样品表面时间为（1±0.1）s，对样品表面施力0.1～0.2N。
A2.2 次点火源
次点火源用来对引火臂喷嘴喷出的燃气进行多次点火。次点火源由孔径1～2mm 的喷嘴喷出已燃烧的火焰，其焰长（15±1）mm。
|
