3.8 增压设备、泵房

3.8.1 选择生活给水系统的加压水泵时，必须对水泵的Q-H特性曲线进行分析，应选择特性曲线为随流量增大其扬程逐渐下降的水泵，这样的泵工作稳定，并联使用时可靠。Q-H特性曲线存在有上升段(即零流量时的扬程不是最高扬程，随流量增大扬程也升高，扬程升至峰值后，流量再增大扬程又开始下降，Q-H特性曲线的前段就出现一个向上拱起的弓形上升段的水泵)。这种泵单泵工作，且工作点扬程低于零流量扬程时，水泵可稳定工作。如工作点在上升段范围内，水泵工作就不稳定。这种水泵并联时，先启动的水泵工作正常，后启动的水泵往往出现有压无流的空转。因此本条规定，选择的水泵必须要能稳定工作。
    生活给水的加压泵是长期不停地工作的，水泵产品的效率对节约能耗、降低运行费用起着关键作用。因此，选泵时应选择效率高的泵型，且管网特性曲线所要求的水泵工作点，应位于水泵效率曲线的高效区内。
    在通常情况下，一个给水加压系统宜由同一型号的水泵组合并联工作。最大流量时由2台～3台(时变化系数为1.5～2.0的系统可用2台；时变化系数2.0～3.0的系统用3台)水泵并联供水。若系统有持续较长的时段处于接近零流量状态时，可另配备小型泵用于此时段的供水。
    水泵自动切换交替运行，可避免备用泵因长期不运行而泵内的水滞留变质或锈蚀卡死不转的问题。
3.8.2 小区的给水加压泵站，当给水管网无调节设施时，应采用由水泵功能来调节，以节约电耗。大多采用调速泵组供水方式。
    当泵站规模较大、供水的时变化系数不大时，或管网有一定容量的调节措施时，亦可采用额定转速工频水泵编组运行的供水方式。
    小区的室外生活与消防合用给水管网的水量、水压，在消防时应满足消防车从室外消火栓取水灭火的要求。以最大用水时的生活用水量叠加消防流量，复核管网末梢的室外消火栓的水压，其水压应达到以地面标高算起的流出水头不小于0.1MPa的要求。如果计算结果为工作泵全部在额定转速下运行还达不到要求时，可采取更改水泵选型或增多水泵台数的办法。
3.8.3 建筑物内采用高位水箱调节供水的系统，水泵由高位水箱中的水位控制其启动或停止，当高位水箱的调节容量(启动泵时箱内的存水一般不小于5min用水量)不小于0.5h最大用水时水量的情况下，可按最大用水时流量选择水泵流量；当高位水箱的有效调节容量较小时，应以大于最大用水时的平均流量选泵。
3.8.4 在本规范第3.8.1条的说明中已明确生活给水系统的调速泵组在最大供水量时是多台泵并联供水的，本条规定在选泵时，管网水力特性曲线与水泵为额定转速时的并联曲线的交点，即工作点，它所对应的泵组总出水量，应等于或略大于管网的最大设计流量。本次局部修订将“设计秒流量”改成“最大设计流量”，系根据本规范第3.6.1条规定，当小区规模大时，要按本规范第3.1.9条计算的最大用水时流量为设计流量。由于管网“最大设计流量”出现的几率相当小，水泵大部分运行工况在小于“最大设计流量”工作点，此总出水量对应的单泵工作点，应处于水泵高效区的末端(右端)。这样选泵才能使水泵在高效区内运行。
3.8.4A 因为变频调速泵供水没有调节、贮存容积，一旦停电水泵停转，即无法继续供水。因此，强调该供水方式的电源应可靠是十分必要的。
3.8.6 生活给水的加压水泵宜采用自灌吸水，非自灌吸水的水泵给自动控制带来困难，并使加压系统的可靠性差，应尽量避免采用。若需要采用时，应有可靠的自动灌水或引水措施。
生活给水水泵的自灌吸水，并不要求水泵位于贮水池最低水位以下。自灌吸水水泵不可能在贮水池最低水位启动。因此，贮水池应按满足水泵自灌要求设定一个启泵水位，水位在启泵水位以上时，允许启动水泵，水位在启泵水位以下，不允许水泵启动，但已经在运行的水泵应继续运行，达到贮水池最低水位时自动停泵(只要吸程满足要求，甚至在最低水位之下还可继续运行)。因此，卧式离心泵的泵顶放气孔、立式多级离心泵吸水端第一级(段)泵体可置于最低设计水位标高以下。
    贮水池的启泵水位，在一般情况下，宜取1/3贮水池总水深。
    贮水池的最低水位是以水泵吸水管喇叭口的最小淹没水深确定的。淹没水深不足时，就产生空气旋涡漏斗，水面上的空气经旋涡漏斗被吸入水泵，对水泵造成损害。影响最小淹没水深的因素很多，目前尚无确切的计算方法，本条规定的吸水喇叭口的水深不宜小于0.3m是以建筑给水系统中使用的水泵均不大，吸水管管径不大于200mm而定的，当吸水管管径大于200mm时，应相应加深水深，可按管径每增大100mm，水深加深0.1m计。
    对于吸水喇叭口上水深达不到0.3m的情况，常用的办法是在喇叭口缘加设水平防涡板，防涡板的直径为喇叭口缘直径的2倍，即吸水管管径为1D，喇叭口缘直径为2D，防涡板外径为4D。
    本条中其他有关吸水管的安装尺寸要求，是为水泵工作时能正常吸水，并避免相邻水泵之间的互相干扰。
3.8.7 水泵从吸水总管吸水，吸水总管又伸入水池吸水，这种做法已被普遍采用，尤其是水池有独立的两格时，可增加水泵工作的灵活性，泵房内的管道布置也可简化和规则。
    吸水总管伸入水池的引水管不少于2条，每条引水管能通过全部设计流量，引水管上应设阀门，是从安全角度出发规定的。
    为了水泵能正常自灌，且在运行过程中，吸水总管内勿积聚空气，保证水泵能正常和连续运行，吸水总管管顶应低于水池启动水位，水泵吸水管与吸水总管的连接应采用管顶平接或高出管顶连接。
    采用吸水总管，水泵的自灌条件不变，与单独吸水管时的条件相同。
    采用吸水总管时，吸水总管喇叭口的最小淹没水深允许为0.3m，是考虑吸水总管的口径比单独吸水管大，喇叭口处的趋近流速就有降低。但若在喇叭口按本规范第3.8.6条说明中的办法增设防涡板将会更好。
    吸水总管中的流速不宜大，否则会引起水泵互相间的吸水干扰，但也不宜低于0.8m/s，以免吸水总管过粗。
3.8.8 自吸式水泵或非自灌吸水的水泵，应进行允许安装高度的计算，是为了防止盲目设计引起事故。即使是自灌吸水的水泵，当启泵水位与最低水位相差较大时，也应作安装高度的校核计算。

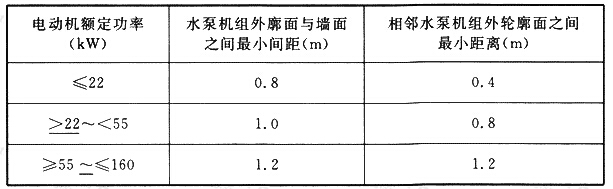

3.8.16 本条文增加了泵房内靠墙安装的挂墙式、落地式配电柜和控制柜前面通道宽度要求，如采用的配电柜和控制柜是后开门检修形式的，配电柜和控制柜后面检修通道的宽度要求见相应电气规范的要求。
