3 产品分类

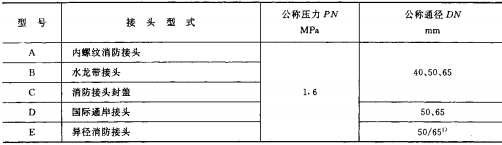

3.1 接头的型式和基本参数按表1规定。     注：1)公称通径DN/DN：为50/65mm。
3.2 接头的结构和基本尺寸

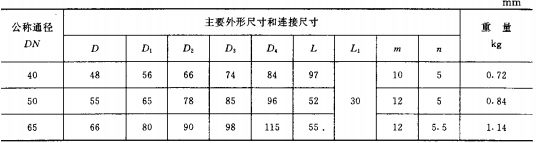

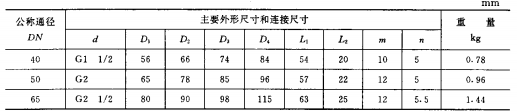

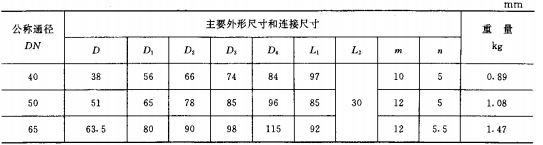

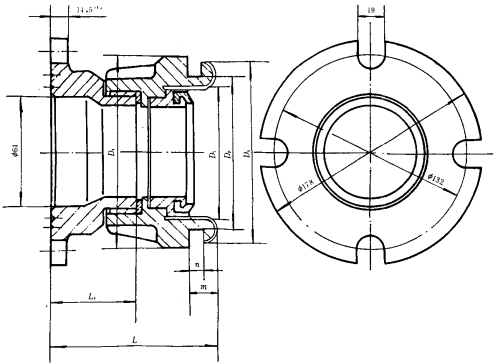

3.2.1 A型接头的结构和基本尺寸按图1和表2规定。 3.2.2 B型接头的结构和基本尺寸按图2和表3规定。 3.2.3 C型接头结构和基本尺寸按图3和表4规定 3.2.4 D型接头的结构和基本尺寸按图4和表5规定。 3.2.5 E型接头的结构和基本尺寸按图5规定。 3.3 标记示例
    公称压力为1.6MPa、公称通径为50mm的内螺纹消防接头；
    接头 A16050 GB/T 2031-94
    公称压力为1.6MPa、公称通径为50mm的水龙带接头；
    接头 B16050 GB/T 2031-94
    公称压力为1.6MPa、公称通径为DN50/DN65的异径消防接头；
    接头 E16050/65 GB/T 2031-94
