6 比例

6.0.1 图样的比例，应为图形与实物相对应的线性尺寸之比。
6.0.2 比例的符号应为“:”，比例应以阿拉伯数字表示。
6.0.3 比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号(图6.0.3)。

图6.0.3  比例的注写

6.0.4 绘图所用的比例应根据图样的用途与被绘对象的复杂程度，从表6.0.4中选用，并应优先采用表中常用比例。

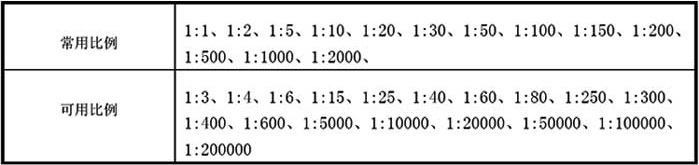

表6.0.4  绘图所用的比例

6.0.5 一般情况下，一个图样应选用一种比例。根据专业制图需要，同一图样可选用两种比例。
6.0.6 特殊情况下也可自选比例，这时除应注出绘图比例外，还必须在适当位置绘制出相应的比例尺。
