11.8 标高

11.8.1 标高符号应以直角等腰三角形表示，按图11.8.1a所示形式用细实线绘制，如标注位置不够，也可按图11.8.1b所示形式绘制。标高符号的具体画法如图11.8.1c、d所示。

图11.8.1  标高符号
1-取适当长度注写标高数字；h-根据需要取适当高度

11.8.2 总平面图室外地坪标高符号，宜用涂黑的三角形表示，具体画法应符合图11.8.2所示。

图11.8.2  总平面图室外地坪标高符号

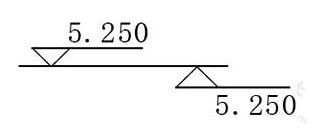

11.8.3 标高符号的尖端应指至被注高度的位置。尖端宜向下，也可向上。标高数字应注写在标高符号的上侧或下侧(图11.8.3)。

图11.8.3  标高的指向

11.8.4 标高数字应以米为单位，注写到小数点以后第三位。在总平面图中，可注写到小数字点以后第二位。
11.8.5 零点标高应注写成±0.000，正数标高不注“＋ ”，负数标高应注“－”，例如3.000、－0.600。
11.8.6 在图样的同一位置需表示几个不同标高时，标高数字可按图11.8.6的形式注写。

图11.8.6  同一位置注写多个标高数字
