4.6 三通转换阀组

2024-12-5 08:46| 发布者: MArtian| 查看: 21| 评论: 0

摘要: 4.6.1 三通转换阀的基本参数见表7表7 三通转换阀的基本参数4.6.2 三通转换阀组的结构型式和基本尺寸如图10所示。图10 三通转换阀组 1—阀体；2—轴；3—园锥螺旋弹簧；4—阀座；5—钢球；6—园锥螺旋弹簧；7—操纵杆

4.6.1 三通转换阀的基本参数见表7

表7 三通转换阀的基本参数

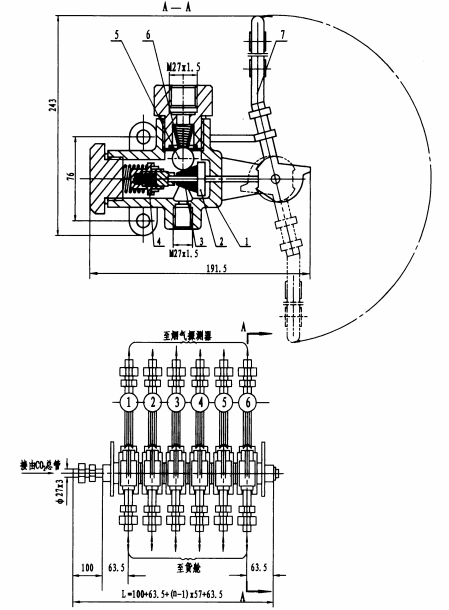

4.6.2 三通转换阀组的结构型式和基本尺寸如图10所示。

图10 三通转换阀组

图10 三通转换阀组

1—阀体；2—轴；3—园锥螺旋弹簧；4—阀座；5—钢球；6—园锥螺旋弹簧；7—操纵杆
