4.8 气瓶及开启装置组装

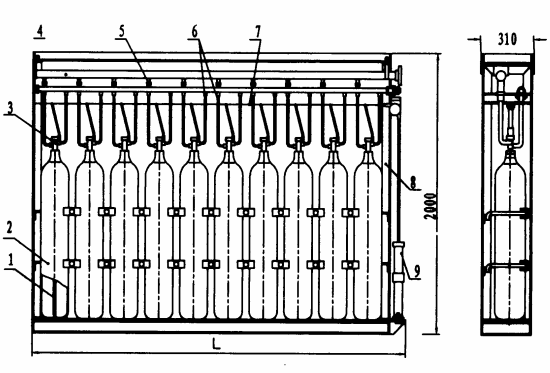

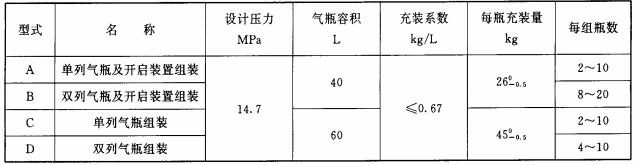

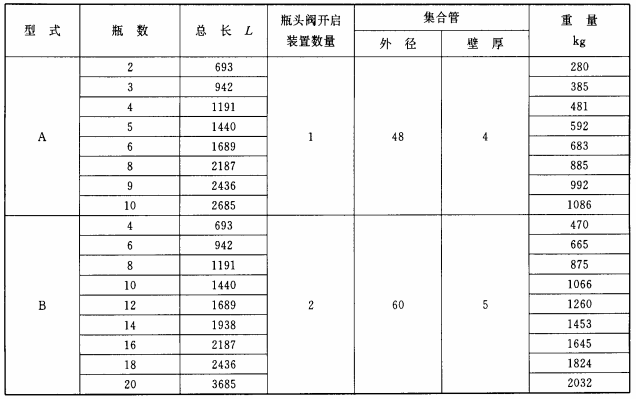

4.8.1 气瓶及开启装置的型式和基本参数见表9 4.8.2 单列气瓶及开启装置组装的结构型式和基本尺寸如图12和表10所示。     1—虹吸管；2—40L储液瓶；3—瓶头阀；4—集合管；5—止回阀；6—连接管；
    7—钢丝绳；8—框架；9—气动开启装置

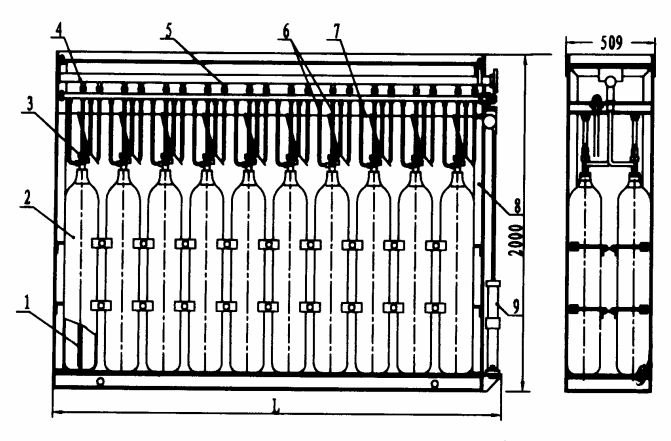

4.8.3 双列气瓶及开启装置组装的结构型式和基本尺寸如图13和表10所示。     1—虹吸管；2—40L储液瓶；3—瓶头阀；4—集合管；5—止回阀；6—连接管；

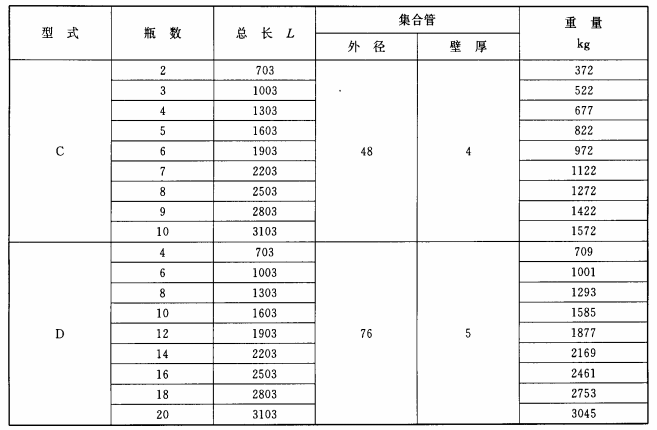

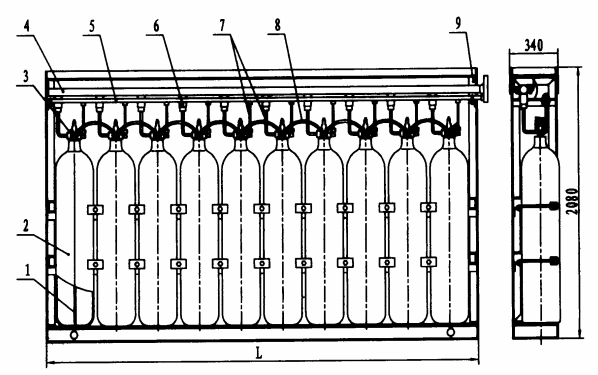

    7—钢丝绳；8—框架；9—气动开启装置 4.8.4 单列气瓶及开启装置组装的结构型式和基本尺寸如图14和表11所示。     1—虹吸管；2—68L储液瓶；3—瓶头阀；4—集合管；5—泄放管；6—止回阀；
    7—连接管；8—气动控制管；9—框架

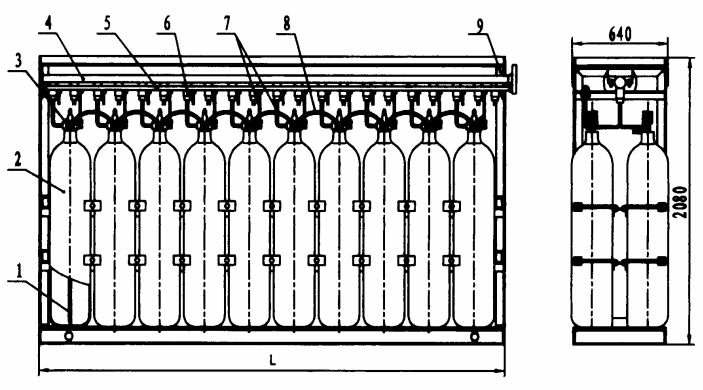

4.8.5  双列气瓶及开启装置组装的结构型式和基本尺寸如图15和表11所示。     1—虹吸管；2—68L储液瓶；3—瓶头阀；4—集合管；5—泄放管；6—止回阀；
    7—连接管；8—气动控制管；9—框架
