C.1 焊接角最小破坏力
焊接角最小破坏力的计算公式见式（C.1）。
式中：
Fc——焊接角最小破坏力，单位为牛顿（N）；
W——应力方向的倾倒矩I/e，单位为立方毫米（mm³）；

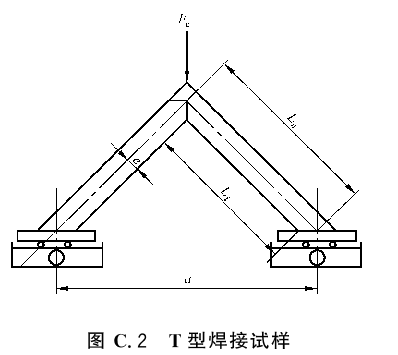

I——型材横断面中性惯轴惯性矩。T型焊接的试样应使用两面中惯性矩的较小值，单位为四次方毫米（mm4）；
a——试样支撑面的中心长度，单位为毫米（mm），a＝（400±2）mm；
e——临界线与中性轴的距离，单位为毫米（mm）；
σmin——型材最小破坏应力，单位为兆帕（MPa），σmin＝35 MPa。
C.2 焊接试样
C.2.1 角焊接试样见图C.1。
  |
