附录F（规范性） 研磨轮

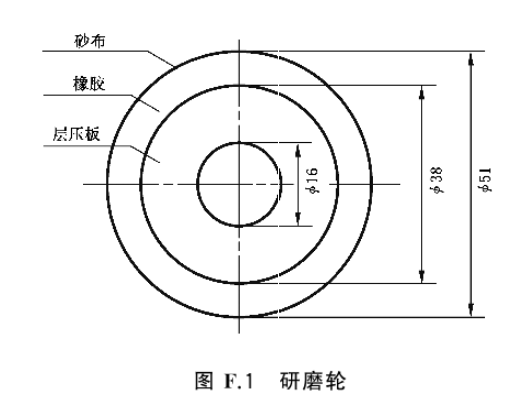

    图F.1为研磨轮，内圈由纸质或布质层压板制成；厚度为13mm±1mm，直径为38mm±2mm，中心为一个直径为mm的孔，外部包一层肖氏硬度50～55的橡胶层，宽度为13mm±1 mm，厚度为6mm±1mm，用氯丁橡胶胶黏剂粘在研磨轮内圈上，最外层是宽度为13mm±1mm的AP180/3砂布，砂布粘在橡胶轮上，砂布接头处应既不重叠又不离缝。制好的研磨轮的外径应为51mm±2mm，质量为27g±2g。当研磨轮的外包橡胶层硬度超过规定范围时，应予以更换。
