2.10 图标

2.10.1 原来我国的城市规划图很少设置图标，最近随着各城市规划设计单位技术责任制的加强，不少城市规划设计单位对其编制的城市规划图纸，都设置了图标，以加强技术责任制和标明城市规划图的索引。图标的设置，对加强城市规划设计工作的技术责任制是有好处的。因此本《标准》做出了设置图标的规定。
2.10.2 这条主要是说明图标设置的位置和填写要求都沿用了习惯的做法。
2.10.3 城市规划图的图标的位置放在规划图的下方，这也是习惯的做法。

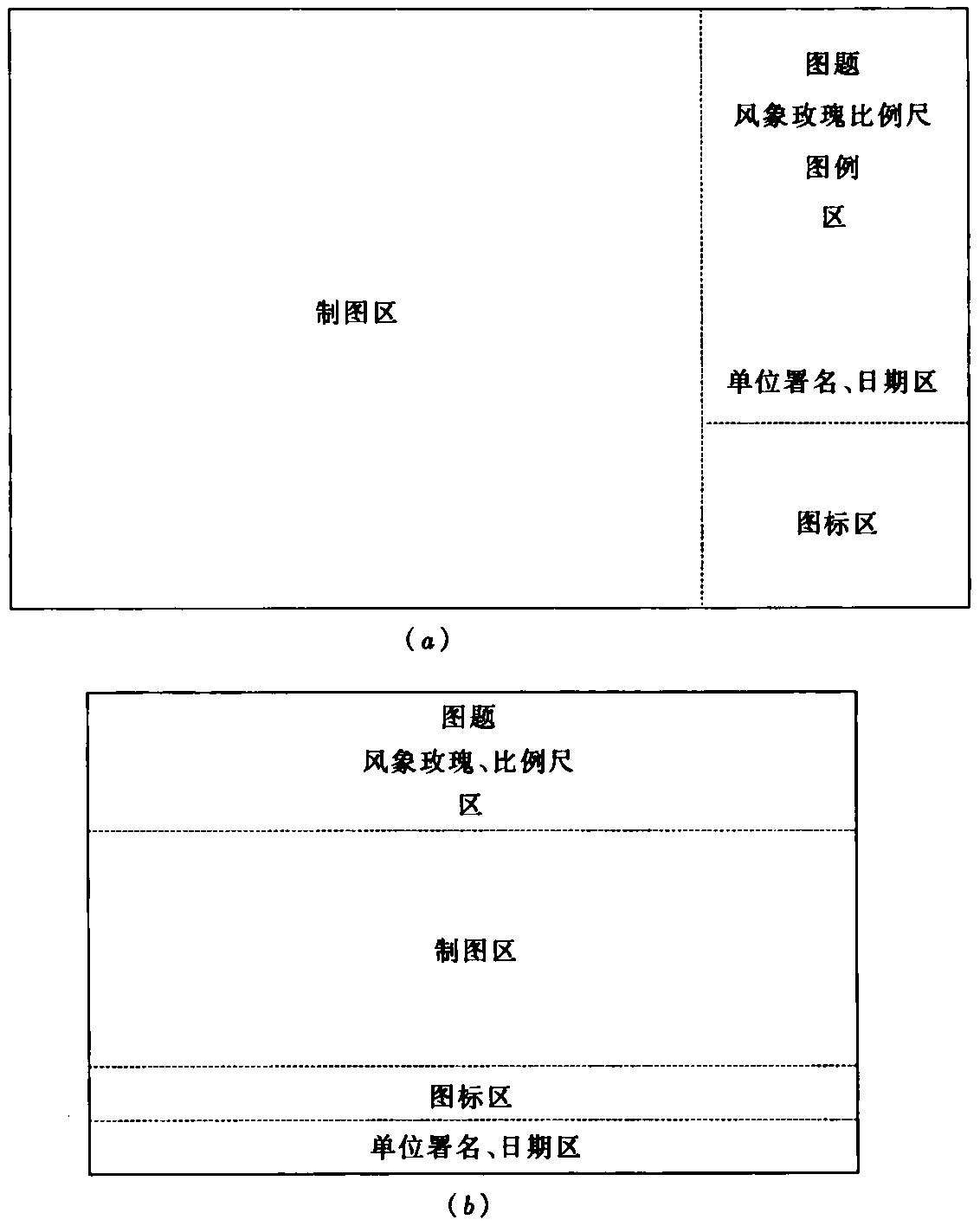

2.10.4 城市规划图纸上的图标，形式很多。本《标准》推荐图2.10.4a、b的两种形式作为制图区域。
