D.0.1 区间或过站直线地段车辆轮廓线、车辆限界、设备限界（图D.0.1）的坐标值，应按表D.0.1-1~表D.0.1-7选取。

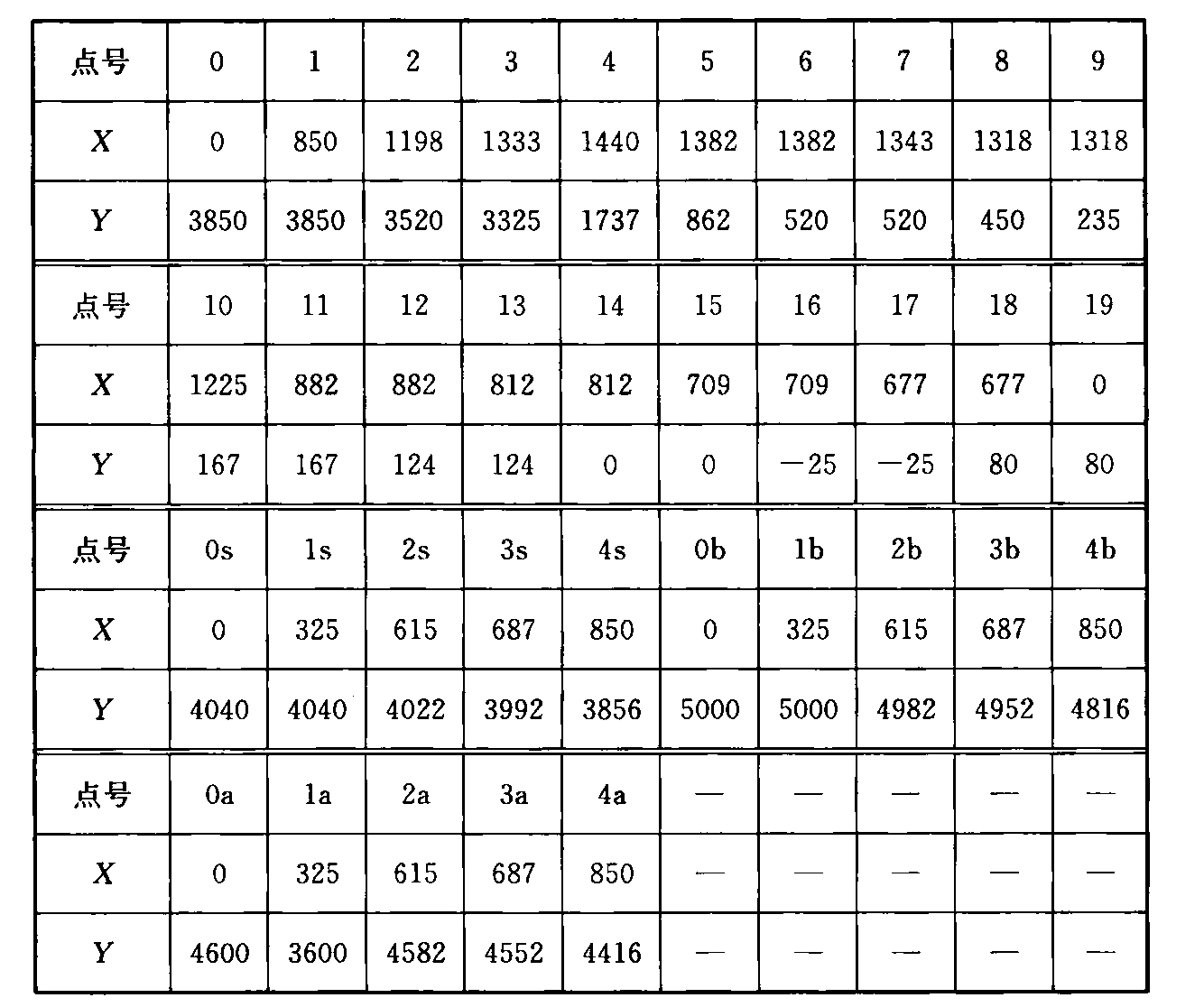

表D.0.1-1 车辆轮廓线坐标（mm）
注：表中第1一8点为车体上控制点；第9~13点为构架上控制点；第0s~4s点为隧道内受电弓控制点；受电弓工作高度为4040mm；第0a~4a点为隧道外受电弓控制点，受电弓工作高度为4600mm；第0b~4b点为车辆段库内受电弓控制点，受电弓工作高度为5000mm；库内受电弓车辆限界和设备限界根据隧道外相应限界值确定。

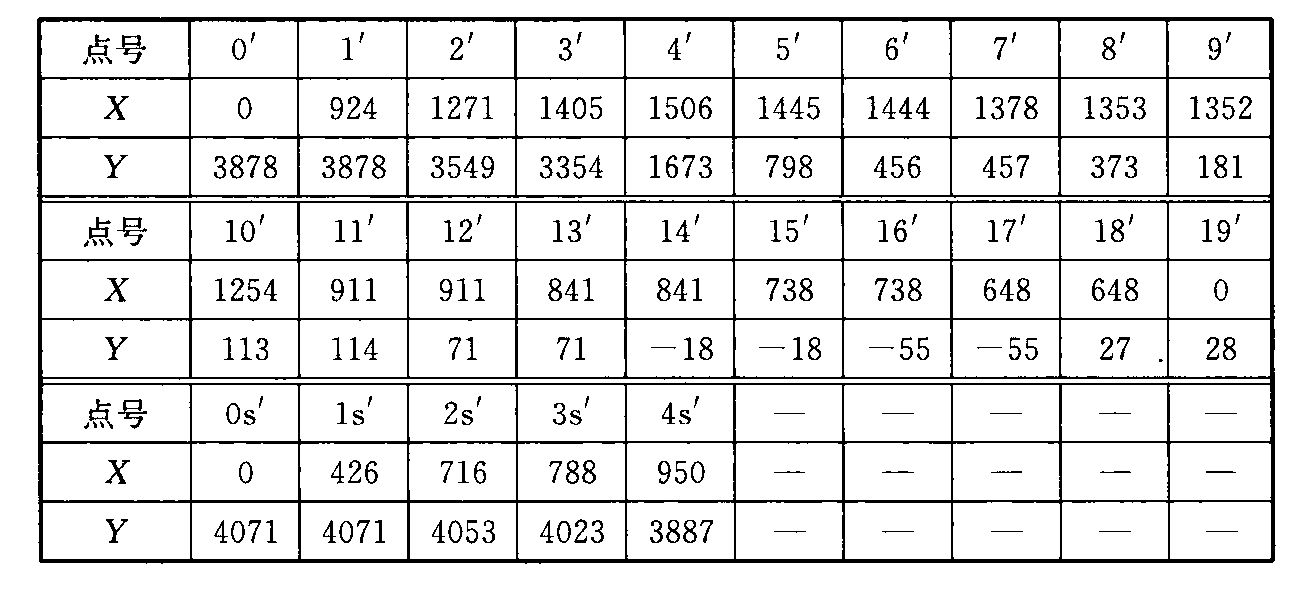

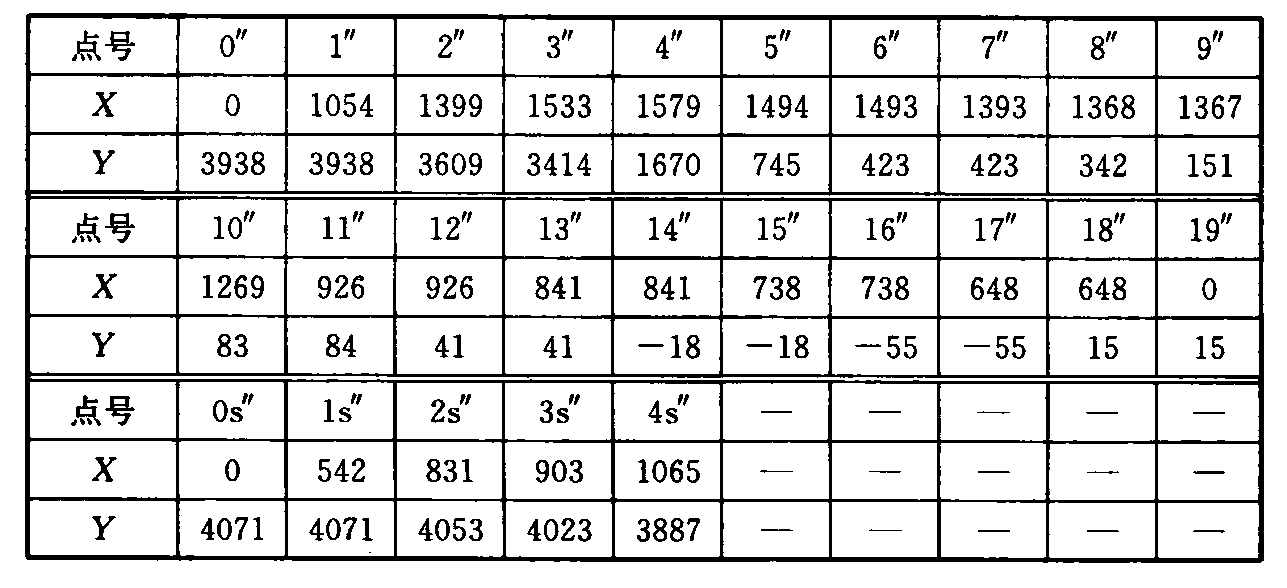

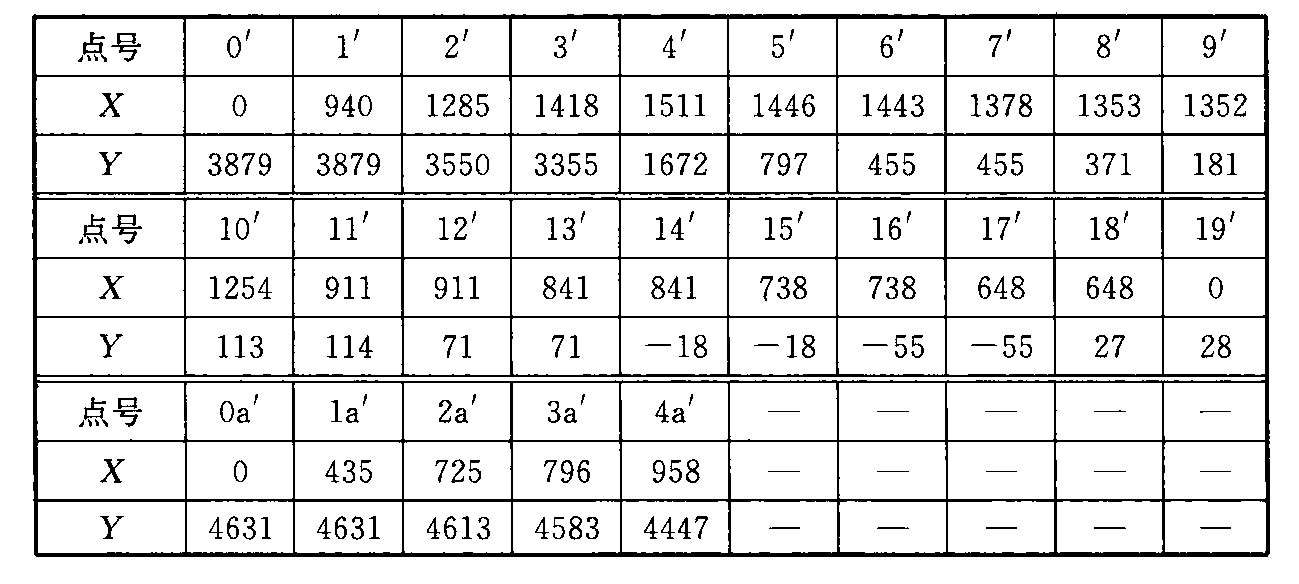

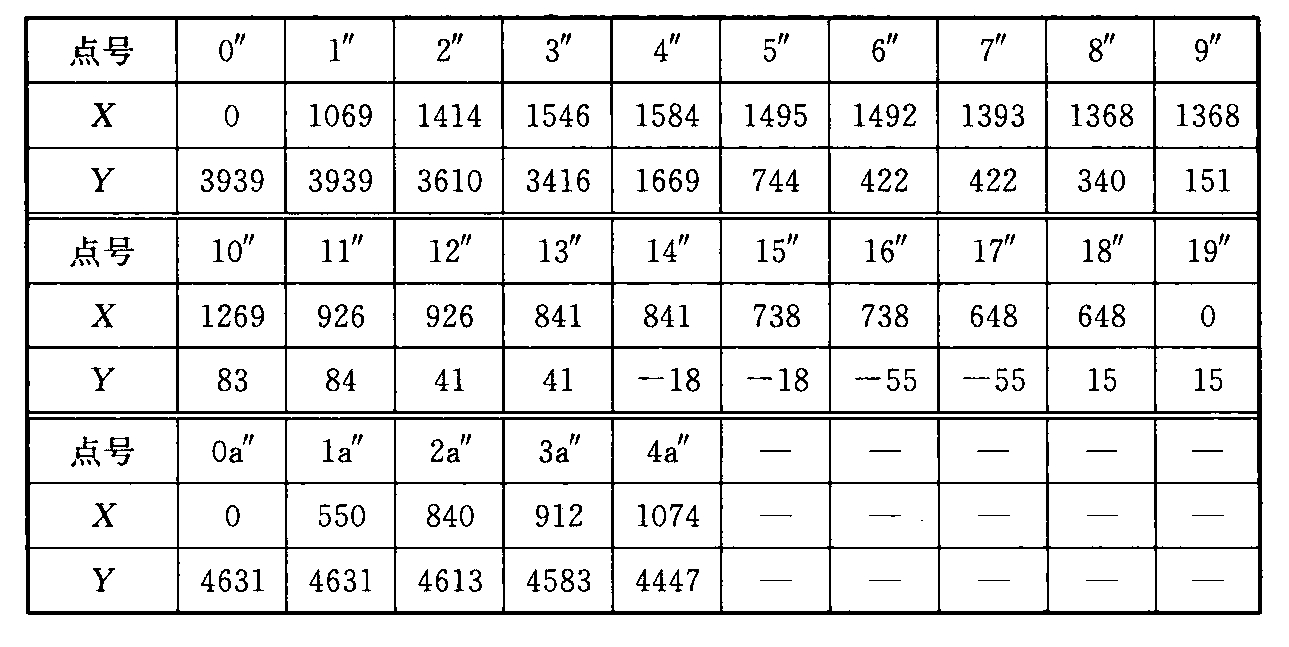

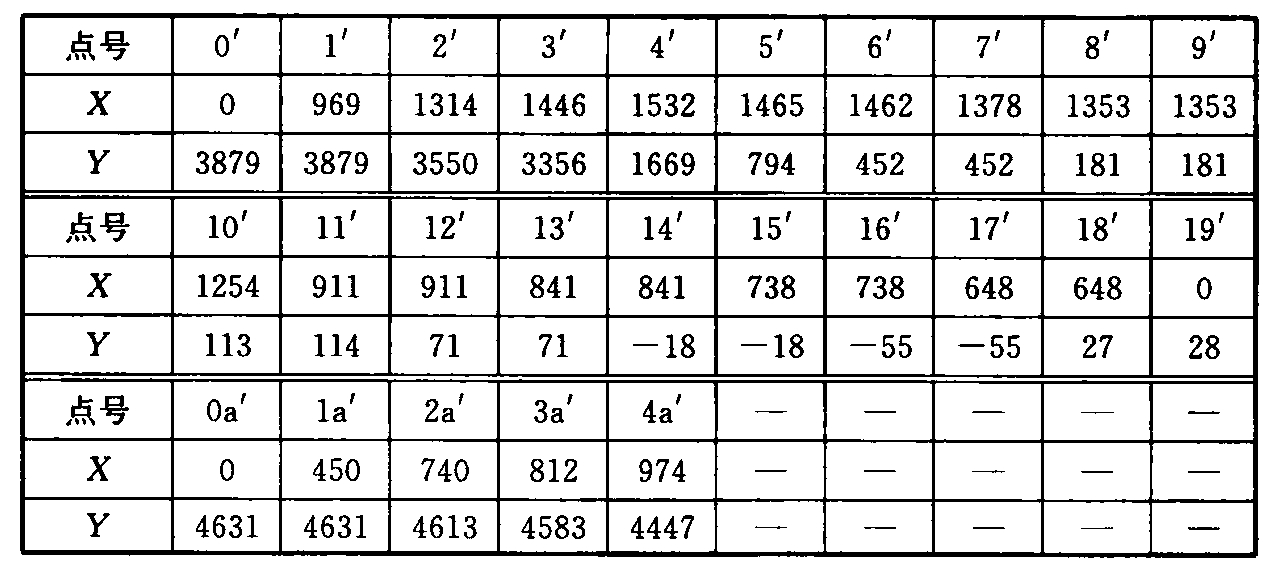

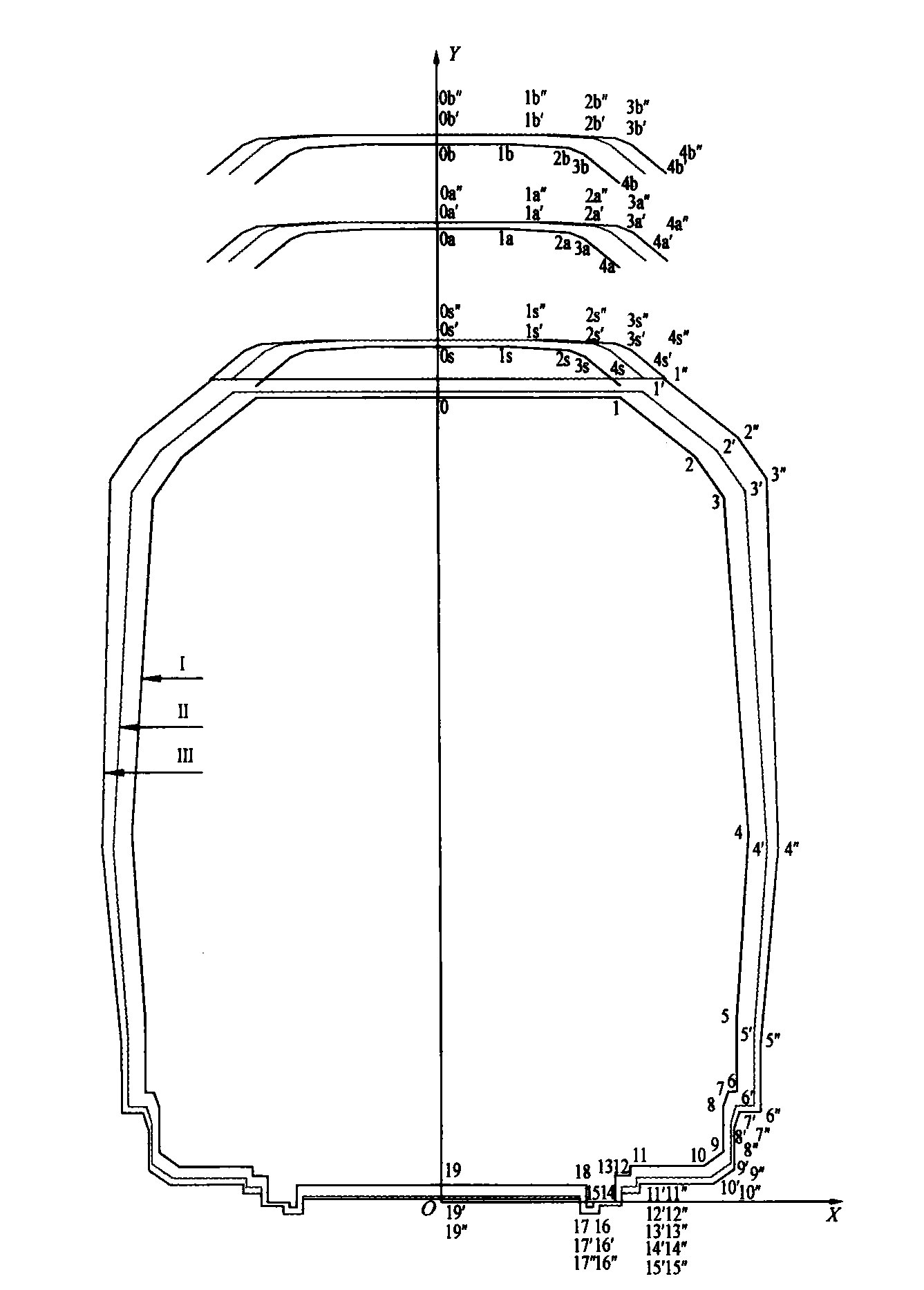

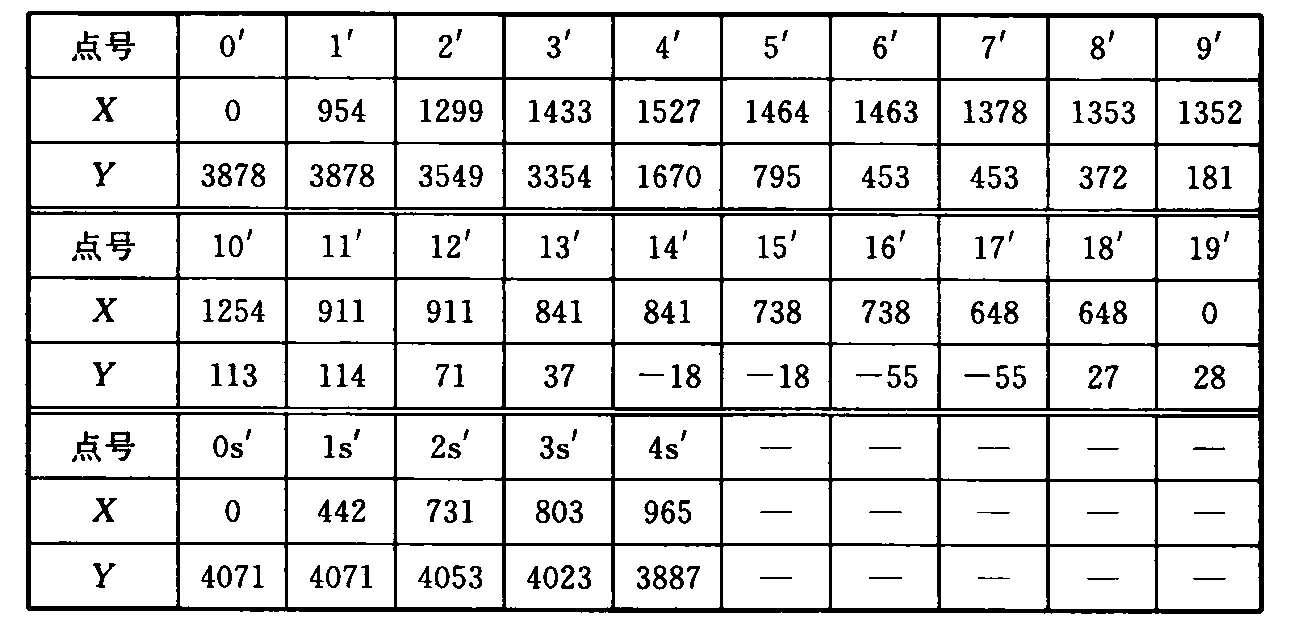

 图D.0.1 B2区间或过站直线地段车辆轮廓线、车辆限界和设备限界 Ⅰ一车辆轮廓线；Ⅱ一车辆限界；Ⅲ一设备限界 表D.0.1-2 隧道内区间直线地段车辆限界坐标值（mm）  表D.0.1-3 隧道内区间直线地段设备限界坐标值（mm）  表D.0.1-4 隧道外区间直线地段车辆限界坐标值（mm）
表D.0.1-5 隧道外区间直线地段设备限界坐标值（mm）
 表D.0.1-6 隧道内过站直线地段车辆限界坐标值
表D.0.1-7 隧道外过站直线地段车辆限界坐标值
 |
