11.2 尺寸数字

11.2.1 图样上的尺寸，应以尺寸数字为准，不应从图上直接量取。
11.2.2 图样上的尺寸单位，除标高及总平面以米为单位外，其他必须以毫米为单位。

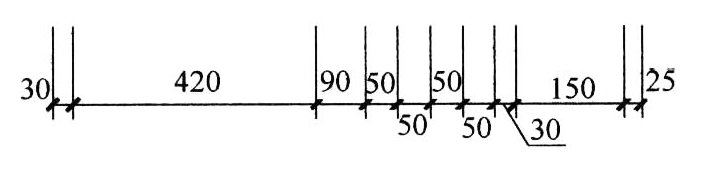

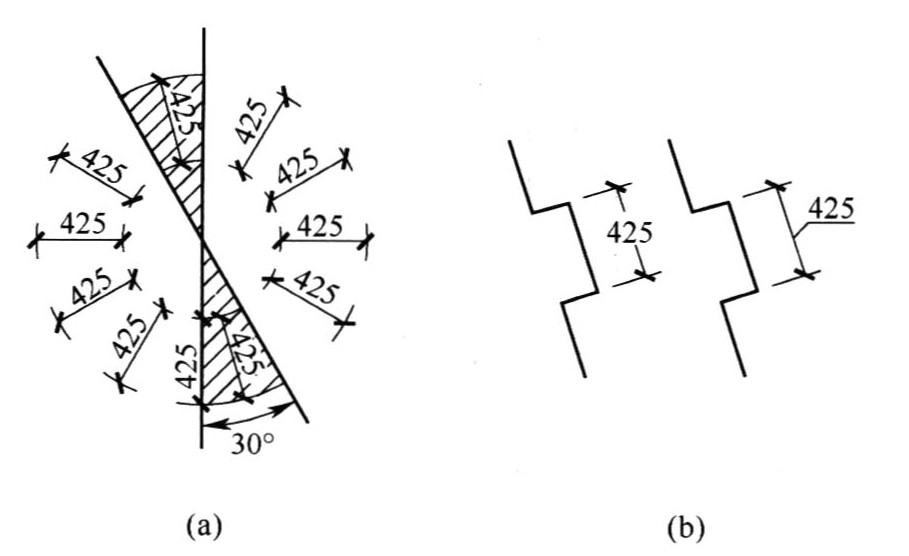

11.2.3 尺寸数字的方向，应按图11.2.3（a）的规定注写。若尺寸数字在30°斜线区内，也可按图11.2.3（b）的形式注写。 11.2.4 尺寸数字应依据其方向注写在靠近尺寸线的上方中部。如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可上下错开注写，可用引出线表示标注尺寸的位置（图11.2.4）。
