11.4 半径、直径、球的尺寸标注

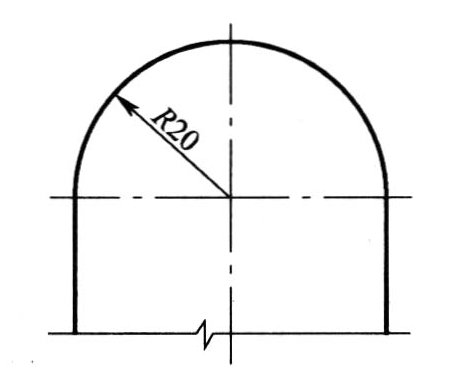

11.4.1 半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。半径数字前应加注半径符号“R”（图11.4.1）。 11.4.2 较小圆弧的半径，可按图11.4.2的形式标注。 11.4.3 较大圆弧的半径，可按图11.4.3的形式标注。 11.4.4 标注圆的直径尺寸时，直径数字前应加直径符号“φ”。在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧（图11.4.4）。

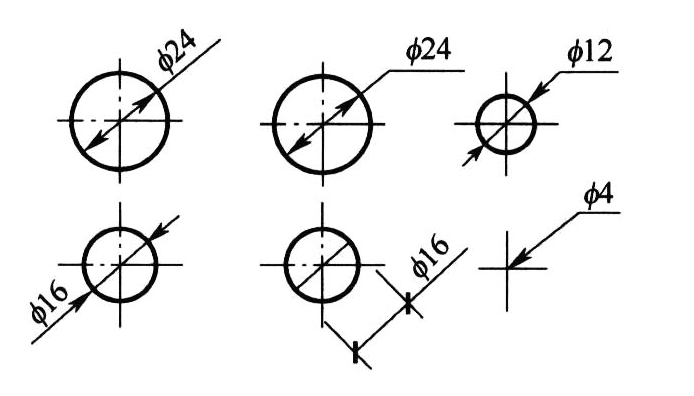

11.4.5 较小圆的直径尺寸，可标注在圆外（图11.4.5）。 11.4.6 标注球的半径尺寸时，应在尺寸前加注符号“SR”。标注球的直径尺寸时，应在尺寸数字前加注符号“Sφ”。注写方法与圆弧半径和圆直径的尺寸标注方法相同。
