11.7 尺寸的简化标注

11.7.1 杆件或管线的长度，在单线图（桁架简图、钢筋简图、管线简图）上，可直接将尺寸数字沿杆件或管线的一侧注写（图11.7.1）。

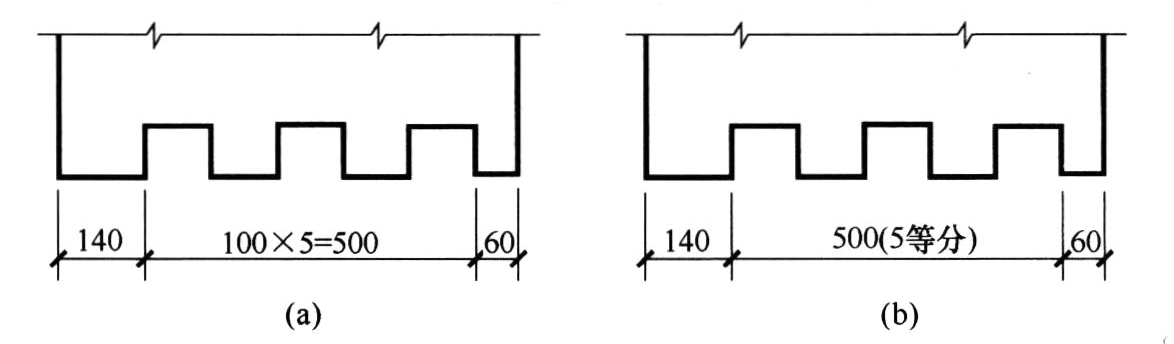

11.7.2 连续排列的等长尺寸，可用“等长尺寸×个数=总长”（图11.7.2a）或“总长（等分个数）”（图11.7.2b）的形式标注。
11.7.3 构配件内的构造要素（如孔、槽等）如相同，可仅标注其中一个要素的尺寸（图11.7.3）。 11.7.4 对称构配件采用对称省略画法时，该对称构配件的尺寸线应略超过对称符号，仅在尺寸线的一端画尺寸起止符号，尺寸数字应按整体全尺寸注写，其注写位置宜与对称符号对齐（图11.7.4）。

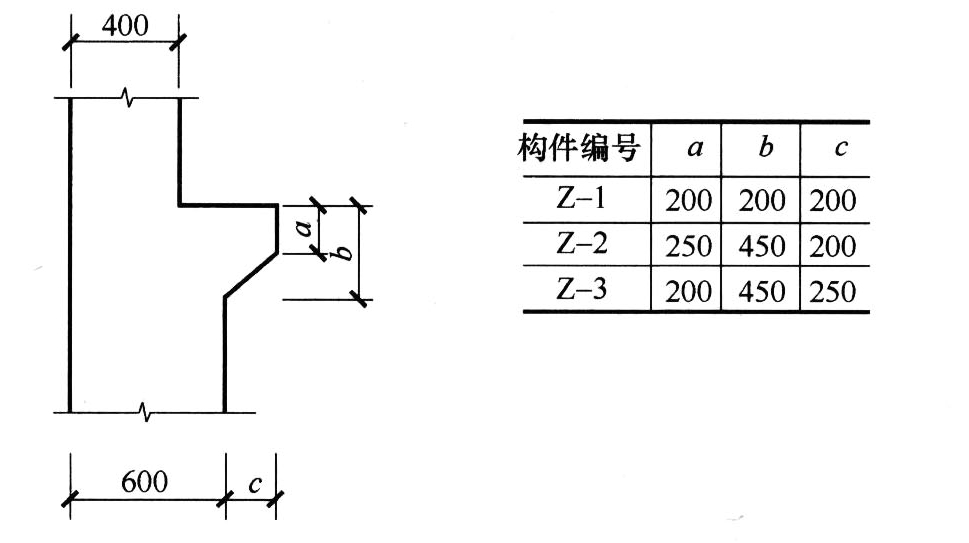

11.7.5 两个构配件如个别尺寸数字不同，可在同一图样中将其中一个构配件的不同尺寸数字注写在括号内，该构配件的名称也应注写在相应的括号内（图11.7.5）。 11.7.6 数个构配件如仅某些尺寸不同，这些有变化的尺寸数字，可用拉丁字母注写在同一图样中，另列表格写明其具体尺寸（图11.7.6）。
