12.2 防雷

2024-12-4 15:56| 发布者: MArtian| 查看: 29| 评论: 0

摘要: 12.2.1 特级、甲级体育建筑应为第二类防雷建筑物，其他等级的体育建筑应根据现行国家标准《建筑物防雷设计规范》GB 50057的规定，进行防雷计算后确定其防雷等级。 12.2.2 室外体育场场地照明灯杆应采用接闪杆作为接闪器。灯杆上的灯具和附件应在接闪杆保护范围内，接闪杆应固定在灯杆上。当金属灯杆能满足防雷要求时，灯杆金属结构可兼作接闪器和引下线。 12.2.3 对于设有金属屋面的体育建筑，当金

12.2.1 特级、甲级体育建筑应为第二类防雷建筑物，其他等级的体育建筑应根据现行国家标准《建筑物防雷设计规范》GB 50057的规定，进行防雷计算后确定其防雷等级。
12.2.2 室外体育场场地照明灯杆应采用接闪杆作为接闪器。灯杆上的灯具和附件应在接闪杆保护范围内，接闪杆应固定在灯杆上。当金属灯杆能满足防雷要求时，灯杆金属结构可兼作接闪器和引下线。
12.2.3 对于设有金属屋面的体育建筑，当金属屋面厚度能满足防雷要求时，宜利用金属屋面及其钢结构作接闪器；当体育建筑的金属屋面厚度不满足防雷要求时，应采取相应措施或另设接闪器。当体育建筑的屋面采用膜材时，可利用其钢结构作接闪器。
12.2.4 体育建筑配变电所内的高压侧应设置避雷器，低压侧应设置电涌保护器。
12.2.5 LPZ0区的配电箱(柜)及所有电子设备的终端配电箱(柜)内应设置电涌保护器。

条文说明

12.2.1 本条根据《建筑物防雷设计规范》GB 50057-2010结合体育建筑特点编制的，该规范第3.0.3条第4款有相似的规定。其他等级的体育建筑需根据防雷计算确定其防雷等级。

12.2.2 本条规定了室外体育场的灯杆防雷设计要求。

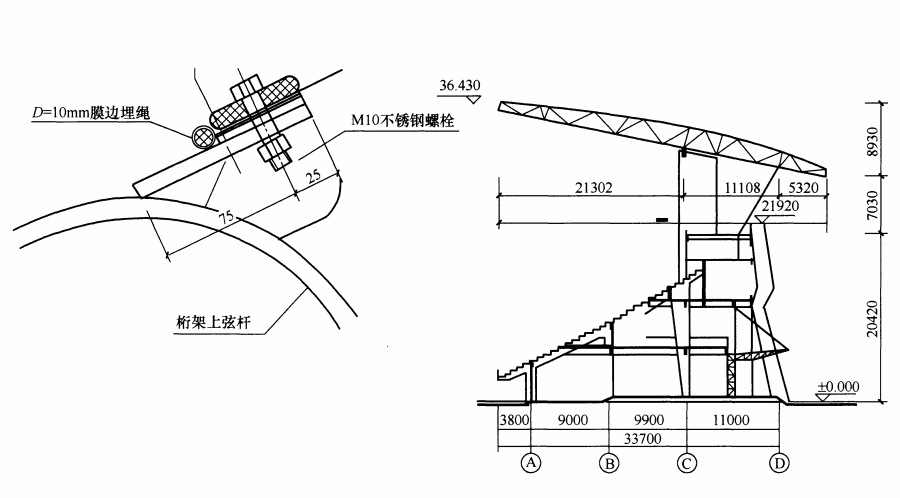

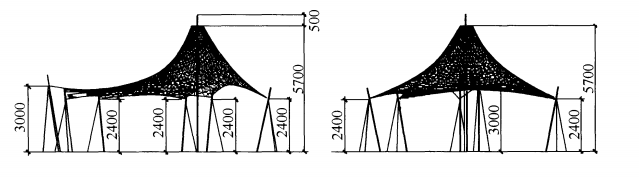

12.2.3 当今体育建筑越来越多地采用金属屋面和膜结构材料，这类建筑形式的防雷有其特殊性。不管哪种膜结构，都需要钢结构支撑、连接，图5和图6为常见的两种结构形式。图5为张拉膜示意图，钢结构完全能满足接闪器的要求，且其钢结构支撑柱顶端高于膜，可以作为接闪器使用。图6为另一种膜结构形式，通过金属夹板和螺栓将膜与钢结构连接，因此，钢结构也可以直接作为接闪器使用。
