16.2 交叉口标志标线协调设置

2024-12-4 15:42| 发布者: LooTan| 查看: 17| 评论: 0

摘要: 16.2.1 导向车道标志标线协调设置应符合表16.2.1的规定，各车道的导向箭头的指示方向必须和车道行驶方向一致。表16.2.1 导向车道标志标线协调设置16.2.2 交叉口让行标志标线协调设置应符合表16.2.2的规定。表16.2.2 交叉口让行标志标线协调设置16.2.3 非灯控环岛标志标线协调设置应符合表16.2.3的规定。表16.2.3 非灯控环岛标志标线协调设置16.2.4

16.2.1 导向车道标志标线协调设置应符合表16.2.1的规定，各车道的导向箭头的指示方向必须和车道行驶方向一致。

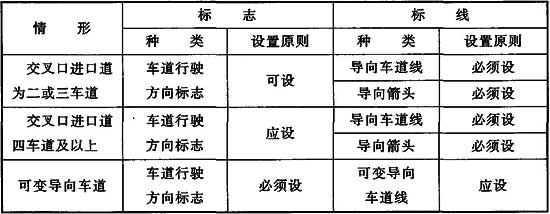

表16.2.1 导向车道标志标线协调设置

16.2.2 交叉口让行标志标线协调设置应符合表16.2.2的规定。

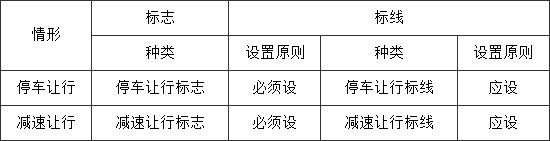

表16.2.2 交叉口让行标志标线协调设置

16.2.3 非灯控环岛标志标线协调设置应符合表16.2.3的规定。

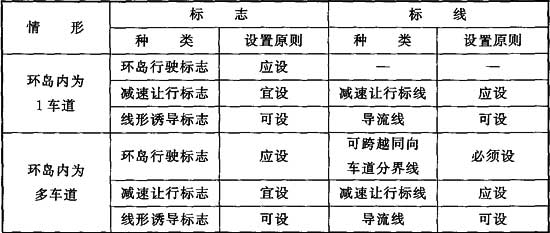

表16.2.3 非灯控环岛标志标线协调设置

16.2.4 交叉口禁止通行方向的标志标线协调设置应符合表16.2.4的规定。

表16.2.4 交叉口禁止通行方向的标志标线协调设置

条文说明

16.2.1 一般情况下，车道划分是由道路内侧向外侧，车道功能按照从“左转、直行、右转”的常规规则排列，或者T型、Y型路口按照“左转、右转”规则排列的，因此，原则上进口道三车道及以下时，可不设车道行驶方向标志；四车道时，应当设置；五车道及以上时，必须设置。

特殊情况下，根据通行安全性和通畅性的需要，不按通常规则设置车道时，如左转车道外置、设置可变车道、限制某方向行驶车道(包括限制左转、限制右转、限制直行等)，必须同步设置可导向标志和标线，用于对驾驶人的提醒(图104和图105)。如果存在视线不佳、积雪覆盖标线时间较长等情况，导致地面导向箭头不易识别时，应该设置导向标志。交叉口标志标线设置应该和道路交叉口的交通渠化相适应，设置示例见图106和图107。

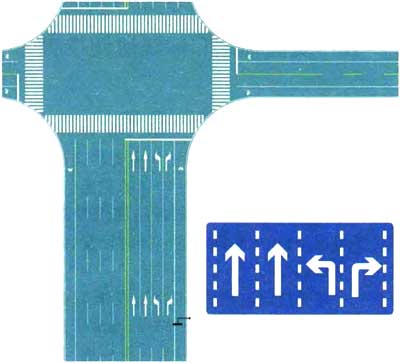

图104 “左转外置”导向车道标志标线协调设置示例

图105 可变车道标志标线协调设置示例

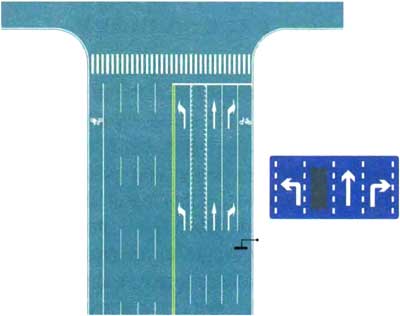

图106 T型交叉口示例

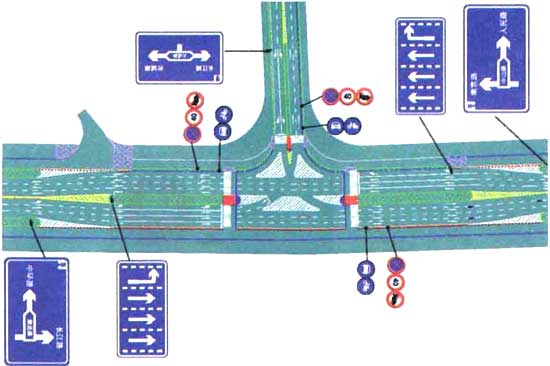

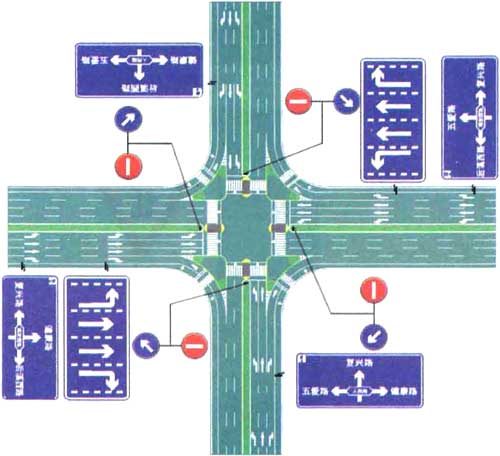

图107 设置渠化岛的交叉口示例

16.2.2 一般情况下，让行标志比标线更醒目，让行标志必须设。未铺装路、长期积雪等原因，可只设让行标志。交叉口停车让行设置示例见图108～图110。

图108 停车让行标志标线协调设置示例

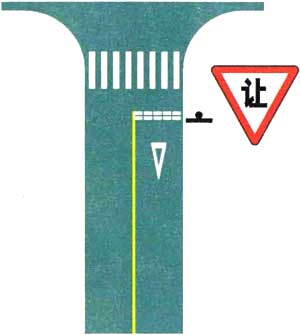

图109 减速让行标志标线协调设置示例

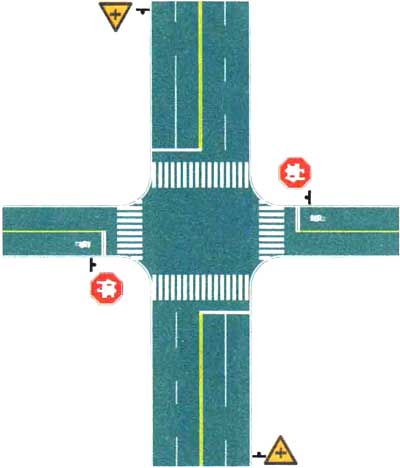

图110 无信号控制交叉口停车让行综合设置示例

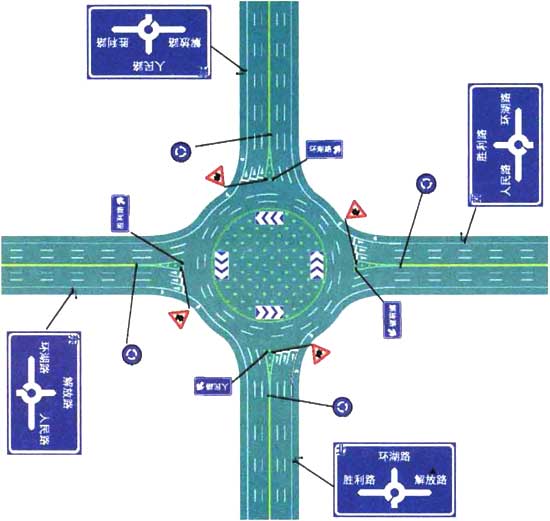

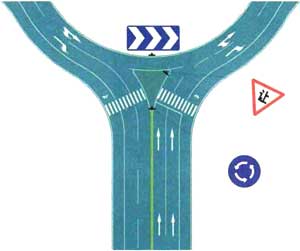

16.2.3 《道路交通安全法实施条例》规定了环形路口行驶的让行规则。现行国家标准《道路交通标志和标线》GB 5768规定了“环岛行驶标志”的含义，明确环内驶出车辆和环行车辆具有优先权，车辆进入环岛时应让环内车辆优先通行。因此，一般情况下，进入环岛的车道应当设置让行标线，同时可以配合设置让行标志。设置示例见图111和图112。

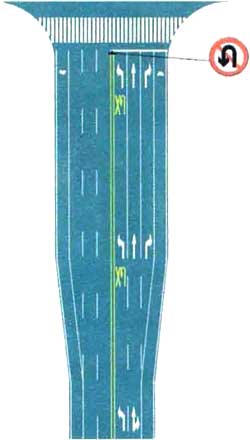

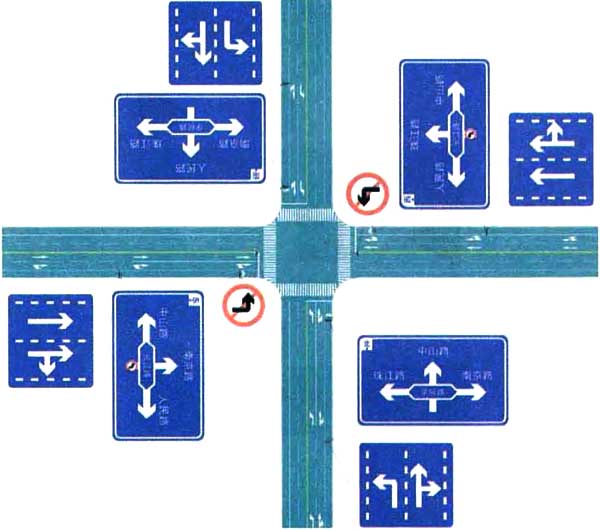

16.2.4 禁止掉头(转弯)标志可单独设置，也可在前方与指路标志等综合设置，进行预告(图113和图114)。对于单向行驶管理的道路，设置示例见图115。
