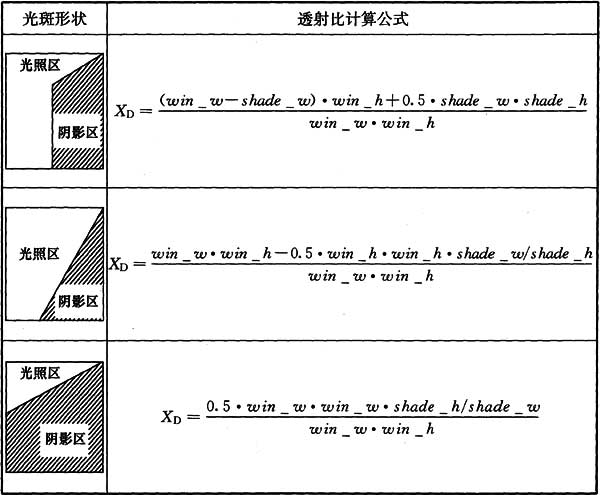

C.8.1 水平遮阳的直射辐射透射比应根据不同光斑形状按表C.8.1的规定计算。 表C.8.1 水平遮阳不同光斑形状直射太阳辐射透射比计算公式
式中：XD——遮阳构件的直射辐射透射比，无量纲； shade_l——遮阳板挑出长度(mm)(图C.8.1)； win_w——窗口宽度(mm)(图C.8.1)； win_h——窗口高度(mm)(图C.8.1)；

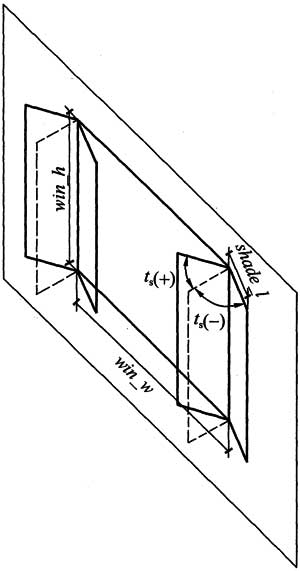

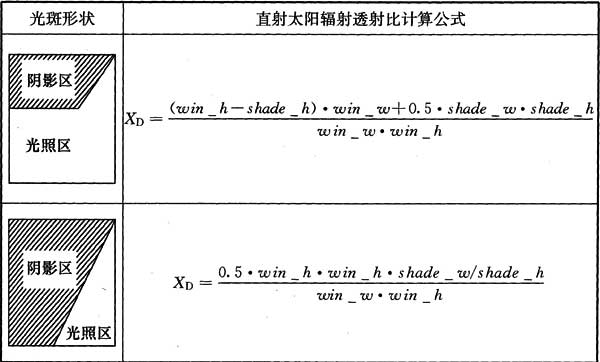

图C.8.1 水平遮阳板计算参数示意 ts——遮阳板倾斜角(°)，指遮阳板与墙面法线面的夹角，当遮阳板垂直于墙面时ts＝0，遮阳板与窗口夹角小于90°时ts＞0，反之ts＜0(图C.8.1)； ε——壁面太阳方位角(°)，壁面上某点和太阳之间的连线在水平面上的投影，与壁面法线在水平面上的投影线之间的夹角，数值上等于(太阳方位角—壁面方位角)； hs——太阳高度角(°)。 C.8.2 垂直遮阳的直射辐射透射比应根据不同光斑形状按表C.8.2-1的规定计算。 表C.8.2-1 垂直遮阳不同光斑形状直射太阳辐射透射比计算公式

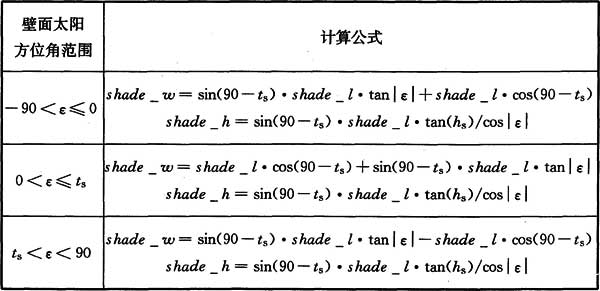

不同壁面太阳方位角范围内，shade_w和shade_h的计算应符合下列规定： 1 当遮阳板倾斜角ts＜0时，shade_w和shade_h应按附录C表C.8.2-2计算。 表C.8.2-2 垂直遮阳shade_w和shade_h计算公式

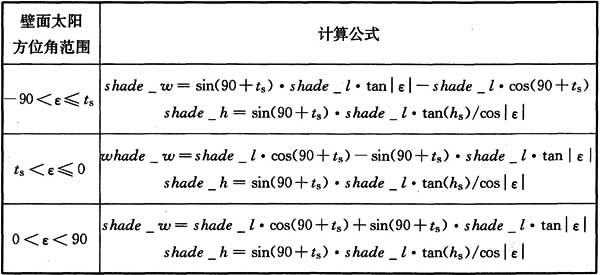

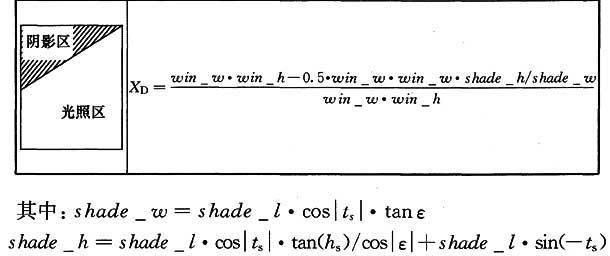

2 当遮阳板倾斜角ts≥0时，shade_w和shade_h应按附录C表C.8.2-3计算。 表C.8.2-3 垂直遮阳shade_w和shade_h计算公式
式中：shade-l——遮阳板挑出长度(mm)(图C.8.2)； win_w——窗口宽度(mm)(图C.8.2)； win_h——窗口高度(mm)(图C.8.2)； ts——遮阳板倾斜角(°)(图C.8.2)；

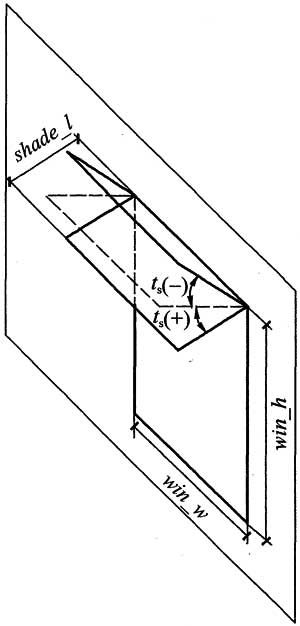

图C.8.2 垂直遮阳板计算参数示意 条文说明
C.8.1 为了求得逐时太阳直射辐射透射比，需要计算得到窗口玻璃上的逐时光斑面积的大小。一般认为照射到地球表面的太阳光线是一束平行光，而一般物体或部件大都由各种有规律的平行直线构成，它们在任意平面上的投影所形成的光斑，也必然由平行四边形组成，因此，只要能找到物体上几个拐角点的投影位置，就可以利用几何原理来求的上述光斑面积和透光系数，为了简化模型，对所研究的遮阳构造做了以下近似处理： 1 忽略窗棂对光斑面积的影响； 2 忽略遮阳板厚度的影响； 3 忽略遮阳板间的反射。 对于这种类型的水平遮阳板全天光斑形式有附录表C.8.1所示的三种变化(观测点在室外，下同)：由于光斑变化情况是以0壁面太阳方位角为对称的，因此，附录表C.8.1只列出了壁面太阳方位角小于0的情况，当该角度大于0时，除光斑图形发生对称变化外，计算公式相同。 壁面太阳方位角ε是指：壁面上某点和太阳之间的连线在水平面上的投影，与壁面法线在水平面上的投影线之间的夹角。在数值上等于(太阳方位角-壁面方位角)。太阳方位角是指：太阳至地面上某给定点连线在地面上的投影与正南向的夹角，太阳偏东时为负，偏西时为正，正南为零；壁面方位角是指：壁面法线在水平面上的投影与正南向的夹角，壁面朝向偏东为负，偏西为正，正南为零。 |
