4.1 原料、熔剂及燃料入厂条件

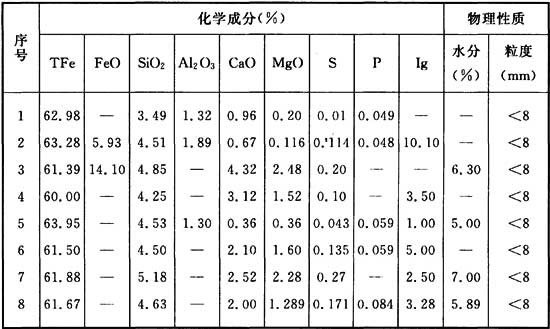

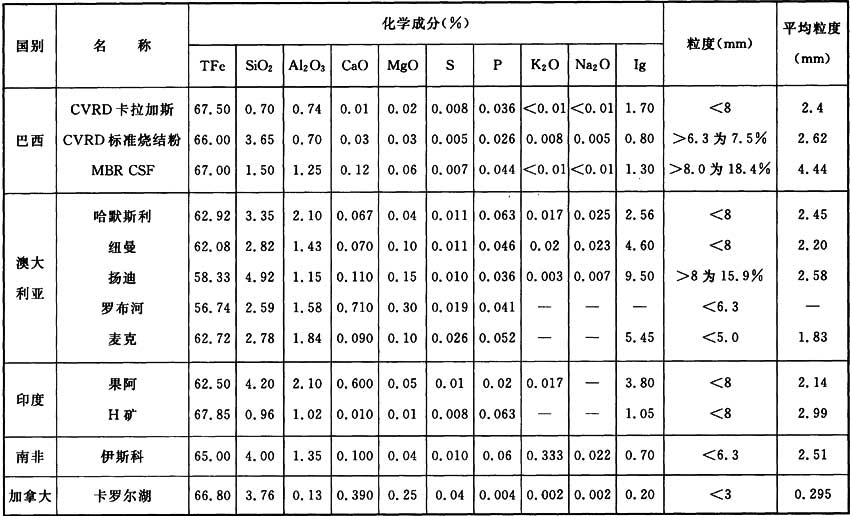

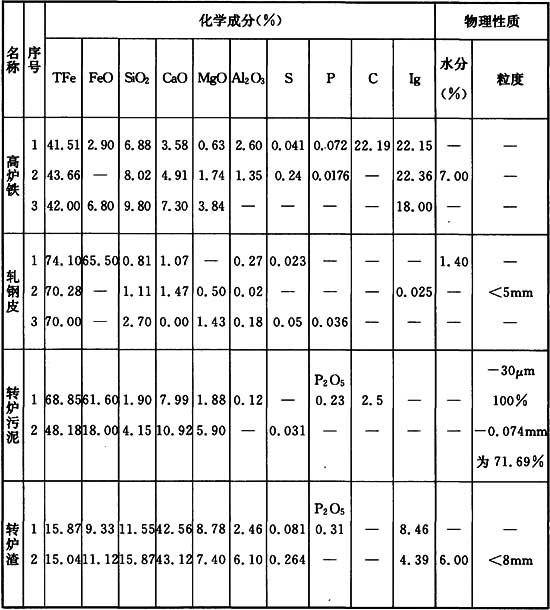

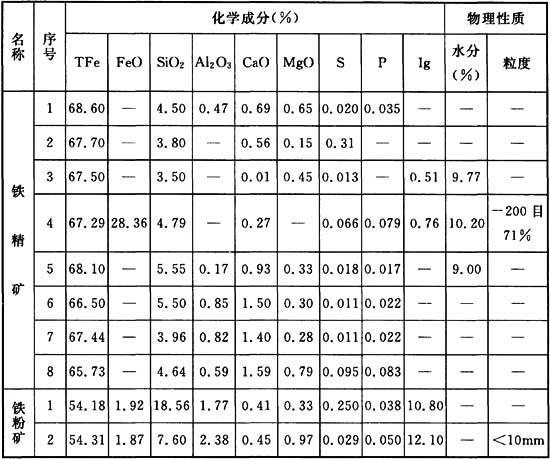

    1  含铁原料的粒度宜为8mm～0，轧钢皮和钢渣的粒度应分别小于8mm和5mm；特殊铁粉矿和铁精矿的粒度要求应根据试验确定；

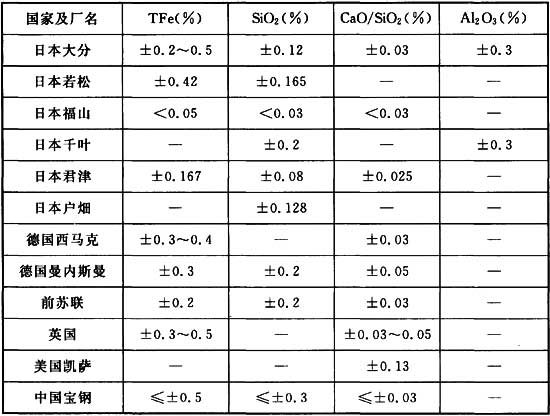

    2  含铁原料应混匀，混匀矿铁品位波动的允许偏差宜为±0.5％；SiO₂波动的允许偏差宜为±0.2％；

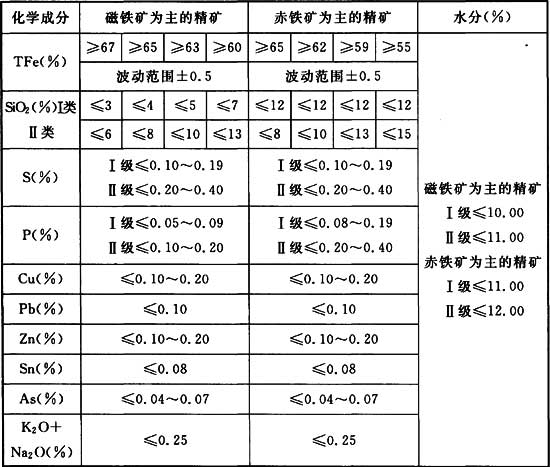

    3  磁铁精矿水分应小于10％，赤铁精矿水分应小于11％。

4.1.2  熔剂进入烧结厂宜符合下列规定：

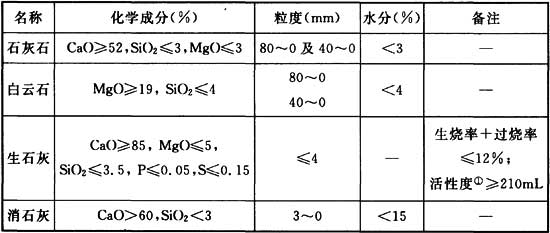

    1  石灰石粒度宜为80mm～0，CaO含量不宜小于52％，SiO₂含量不宜大于2.2％，水分宜小于3％；

    2  生石灰粒度宜小于或等于3mm，CaO含量宜等于或大于85％；

    3  消石灰粒度宜小于或等于3mm，水分宜为18％～20％，CaO含量宜等于或大于60％；

    4  白云石粒度宜为80mm～0，水分宜小于4％，MgO含量宜等于或大于19％，SiO₂含量宜小于或等于3％；

    5  蛇纹石粒度宜为40mm～0，水分宜小于5％，(CaO＋MgO)含量宜大于35％；

    6  轻烧白云石粉粒度宜为3mm～0，CaO含量宜等于或大于52％，MgO含量宜等于或大于32％，SiO₂含量宜小于或等于3.5％；

    7  菱镁石粒度宜为80mm～0，水分宜小于4％，MgO含量宜等于或大于19％，SiO₂含量宜小于或等于3％。

4.1.3  燃料进入烧结厂应符合下列规定：

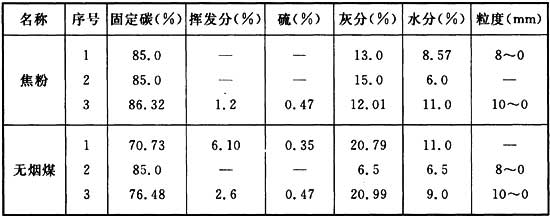

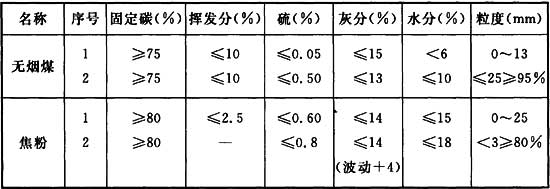

    1  碎焦粒度宜为25mm～0，固定碳含量宜大于80％，水分宜小于12％；

    2  无烟煤粒度宜为40mm～0，水分宜小于10％，灰分宜小于15％，挥发分宜小于5％，S宜小于1％，固定碳宜大于75％；

    3  烧结点火用燃料宜采用焦炉煤气、天然气、转炉煤气、高炉煤气或其他气体燃料。采用焦炉煤气、天然气、转炉煤气及混合煤气作点火燃料时，烧结冷却室附近煤气压力不应低于4000Pa，采用高炉煤气作点火燃料时，烧结冷却室附近煤气压力不应低于7000Pa。各种煤气含尘量均宜小于10mg/m³。
